¿Qué es la perforación con martillo en cabeza? La guía completa

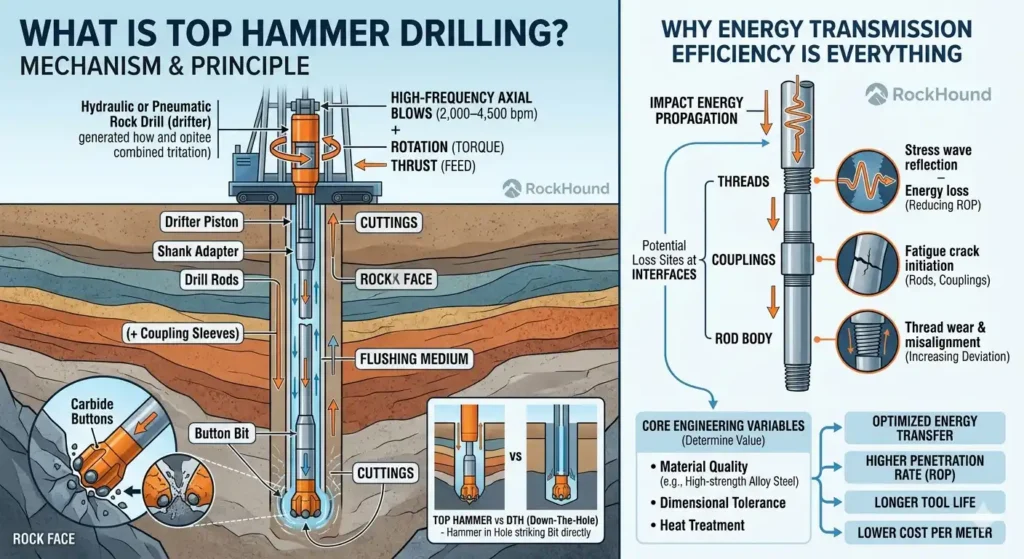

La diferencia fundamental es la ubicación del martillo. En la perforación con martillo en cabeza, el martillo (drifter) se sitúa en la superficie y transmite la energía del impacto a la broca a través de una serie de varillas roscadas.

En la perforación DTH, el martillo se coloca en el fondo del agujero, directamente detrás de la broca, de modo que la energía de impacto se suministra sin viajar a través de las conexiones de la varilla. Los sistemas DTH suelen utilizarse en perforaciones profundas y rectas en rocas muy duras, en las que la pérdida de energía a través de largas cadenas de varillaje reduciría significativamente la eficiencia del martillo en cabeza.

La perforación con martillo en cabeza ofrece mayores velocidades de penetración, menor coste del equipo y un rendimiento superior del coste por metro en perforaciones de profundidad baja a media en roca de dureza media a alta, normalmente hasta 50-60 metros dependiendo de la formación. Para aplicaciones de desarrollo minero, canteras y construcción en este rango de profundidad, el martillo en cabeza sigue siendo la opción más productiva y económica.

Una barra de perforación de martillo en cabeza completa consta de cuatro componentes interdependientes.

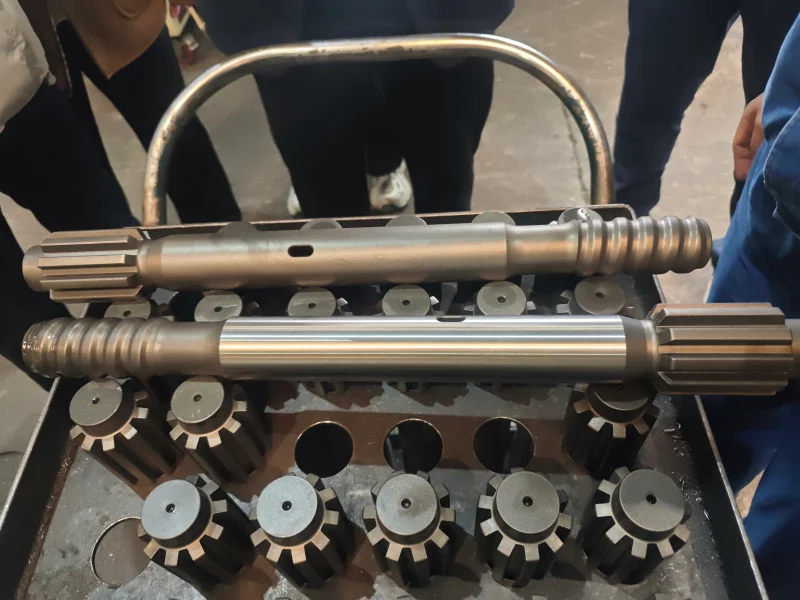

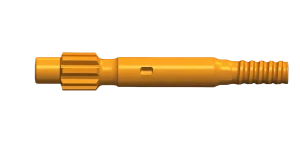

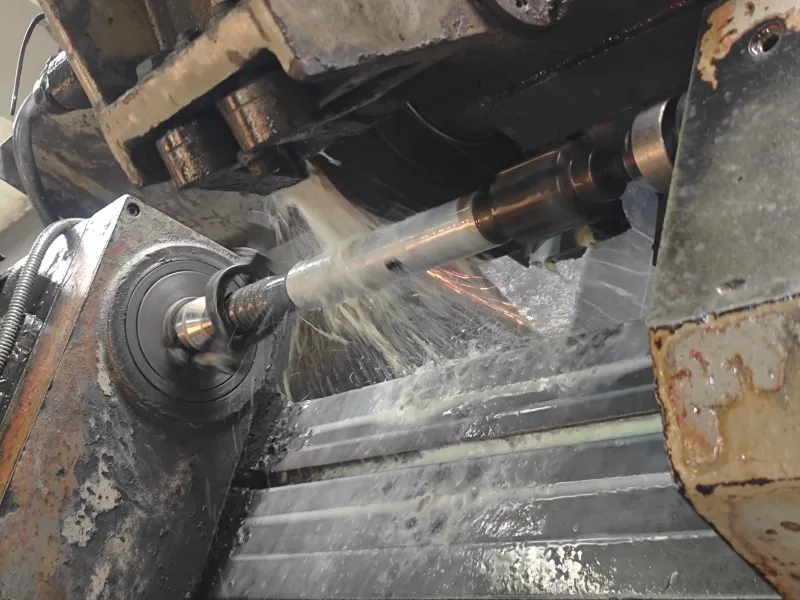

• El adaptador del vástago es el primer eslabón de la cadena, ya que conecta directamente el pistón perforador a la barra de perforación y recibe las cargas de impacto de mayor intensidad del sistema.

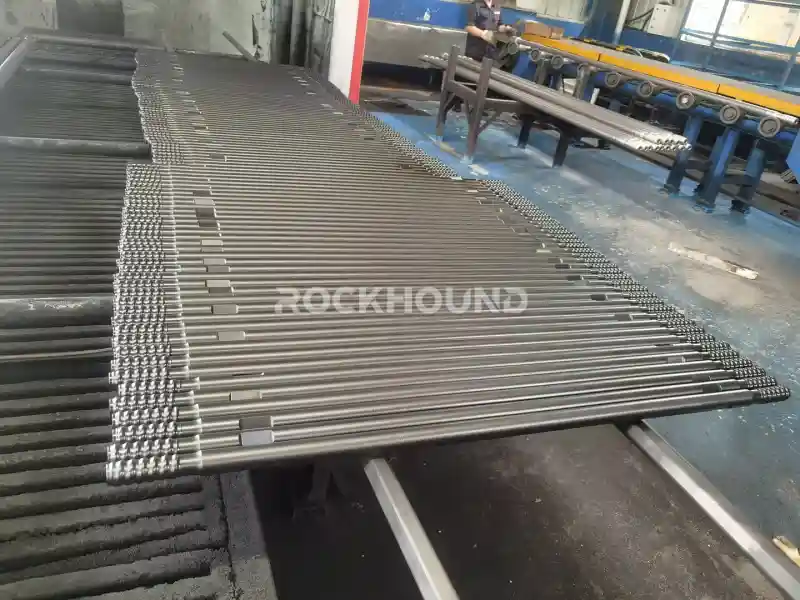

• Las barras de perforación forman la espina dorsal estructural y el conducto de energía, transmitiendo las ondas de tensión de percusión y el par de rotación al tiempo que transportan el fluido de lavado a través del orificio central.

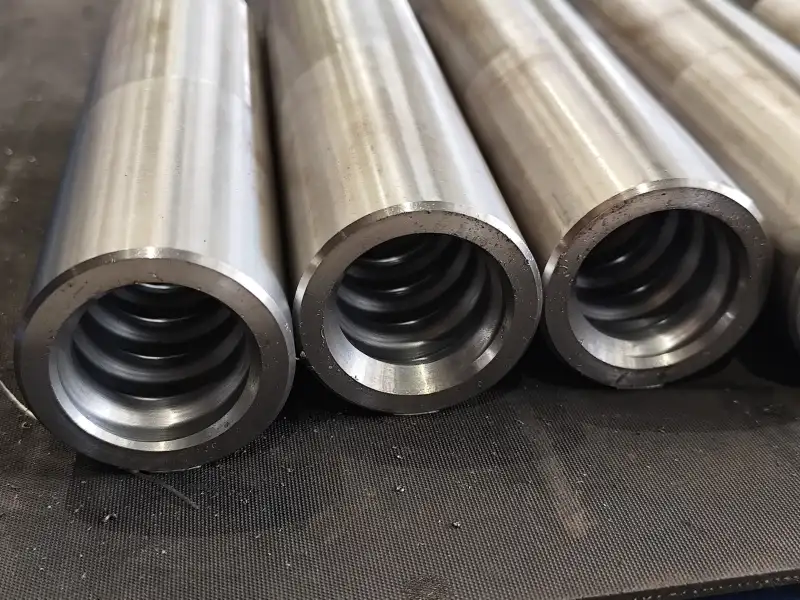

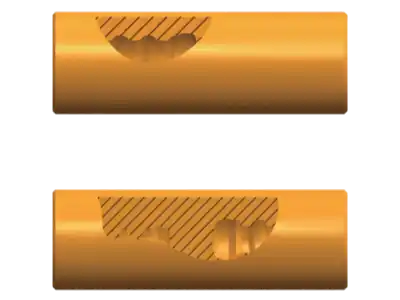

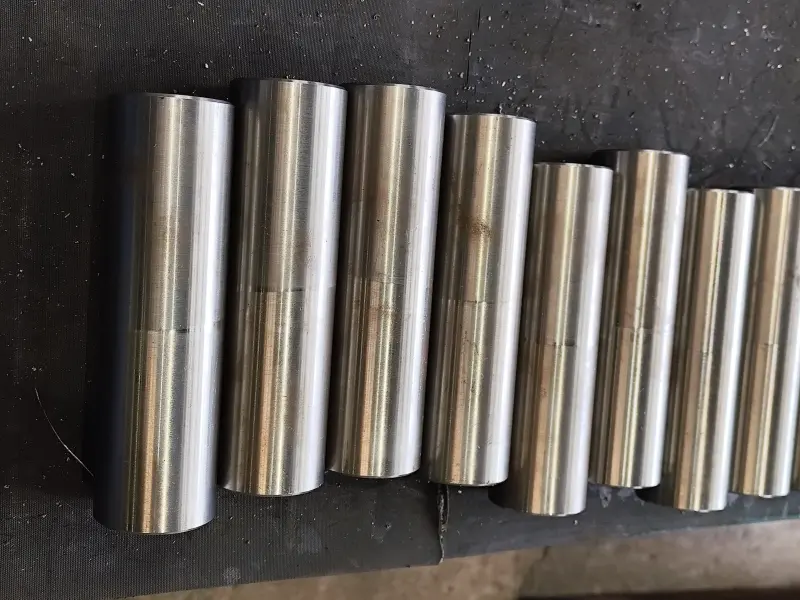

• Los manguitos de acoplamiento unen longitudes de barras individuales cuando se utilizan barras de extensión, y deben mantener la integridad de la rosca y la precisión dimensional para minimizar la pérdida de energía en cada punto de conexión.
• La broca de botón es el componente terminal en el que la energía acumulada se suministra a la pared rocosa a través de botones de carburo de tungsteno que trituran y fracturan la formación.

Cada componente debe estar correctamente especificado y adaptado a los demás: un eslabón débil en cualquier punto reduce el rendimiento de todo el sistema.

Las brocas de martillo en cabeza de alto rendimiento constan de dos sistemas de materiales distintos que trabajan en combinación.

• El cuerpo de la broca está fabricado con acero de alta aleación 45CrNiMoV, una aleación multielemento de carbono medio que contiene cromo, níquel, molibdeno y vanadio. Cada elemento cumple una función metalúrgica específica: El cromo aumenta la templabilidad superficial y la resistencia al desgaste, el níquel mejora la tenacidad del núcleo y la resistencia a la fractura bajo impactos de alta energía, el molibdeno refina el tamaño del grano y mejora la resistencia a la fatiga en las zonas roscadas, y el vanadio forma finos precipitados de carburo que mantienen la integridad microestructural durante el proceso de carburación.
• Las plaquitas de corte están fabricadas con carburo de tungsteno de calidad superior YK05, un compuesto de WC-Co de grano fino seleccionado por su combinación de alta resistencia a la rotura transversal, elevada dureza y resistencia a las grietas por fatiga en roca abrasiva con valores de índice de abrasividad CERCHAR superiores a 4,0. Esta combinación de materiales es lo que diferencia a las herramientas de calidad profesional de los productos básicos en condiciones de minería duras y abrasivas.

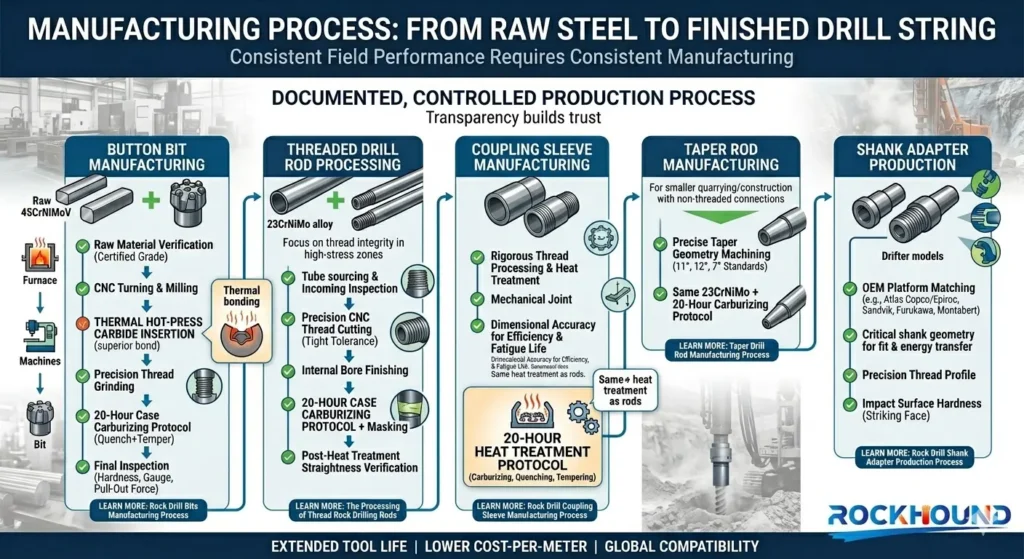

El tratamiento térmico es el proceso de fabricación que determina si el potencial del material de una herramienta de perforación se materializa realmente sobre el terreno. El principal reto es que el acero sin procesar no puede ser al mismo tiempo duro (resistente al desgaste) y tenaz (absorbente de impactos): estas propiedades son fundamentalmente contradictorias en un material homogéneo.

El tratamiento térmico de cementación en caja resuelve este problema diseñando una estructura gradiente: una caja exterior dura, enriquecida con carbono, que resiste el desgaste abrasivo y la fatiga por contacto, sobre un núcleo duro y dúctil que absorbe la energía cíclica del impacto sin fracturas frágiles.

Un ciclo de cementación de 20 horas correctamente ejecutado consigue una profundidad de la caja de 1,2-2,0 mm con una dureza superficial en el rango de 58-62 HRC, en comparación con la caja de 0,6-1,0 mm y los 52-56 HRC típicos del tratamiento térmico de ciclo corto de los productos básicos.

La consecuencia práctica de esta diferencia se manifiesta en una mayor duración de la rosca, una reducción de los incidentes de expulsión de botones y un coste por metro perforado significativamente menor en un turno de producción.

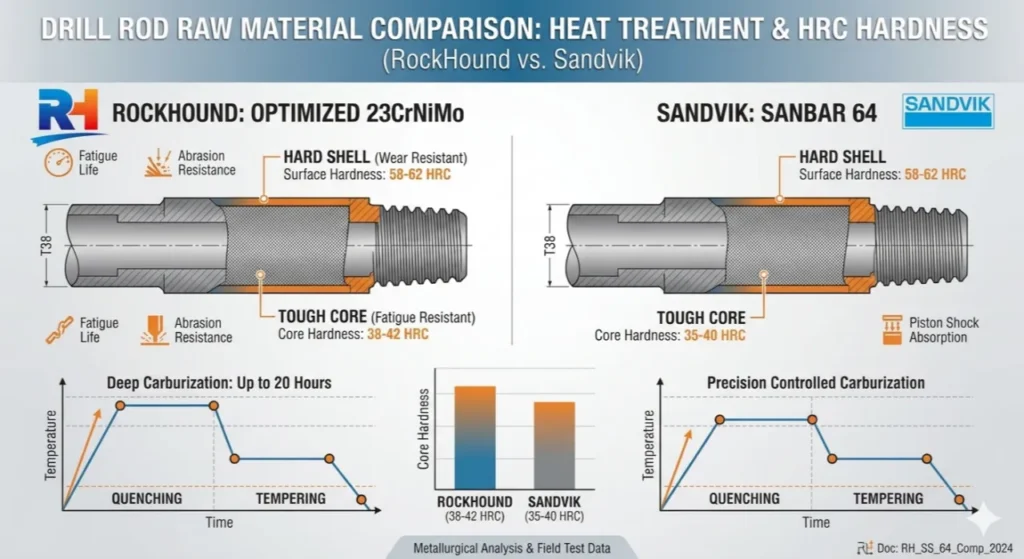

Tanto el 23CrNiMo como el Sanbar64 son aceros aleados que se utilizan en la fabricación de barras de perforación para martillos en cabeza y manguitos de acoplamiento. La principal diferencia radica en sus características de resistencia a la fatiga en el régimen de esfuerzos específico que experimentan las barras de perforación: carga cíclica de alta frecuencia de tracción-compresión a 2.000-4.500 bpm, combinada con cizalladura por torsión en las conexiones roscadas y fatiga por flexión a lo largo del cuerpo de la barra.

• El 23CrNiMo, un acero aleado al cromo, níquel y molibdeno con bajo contenido en carbono, ofrece una resistencia superior a la fatiga de bajo ciclo, una mayor tenacidad al impacto en las zonas de los extremos de las roscas y una respuesta más consistente al tratamiento térmico de cementación en caja, lo que da como resultado una capa superficial endurecida más predecible y uniforme sobre el cuerpo de la varilla.
• Sanbar64 es un acero modificado con boro que funciona adecuadamente en aplicaciones menos exigentes, pero que muestra una iniciación de grietas por fatiga comparativamente más temprana en las raíces de las roscas en condiciones de impacto de alta resistencia y alta frecuencia.

Para entornos mineros exigentes con vagabundos de gran formato y altas temperaturas de funcionamiento, 23CrNiMo es la especificación más fiable tanto para la vida útil como para la predictibilidad de la tasa de fallos.

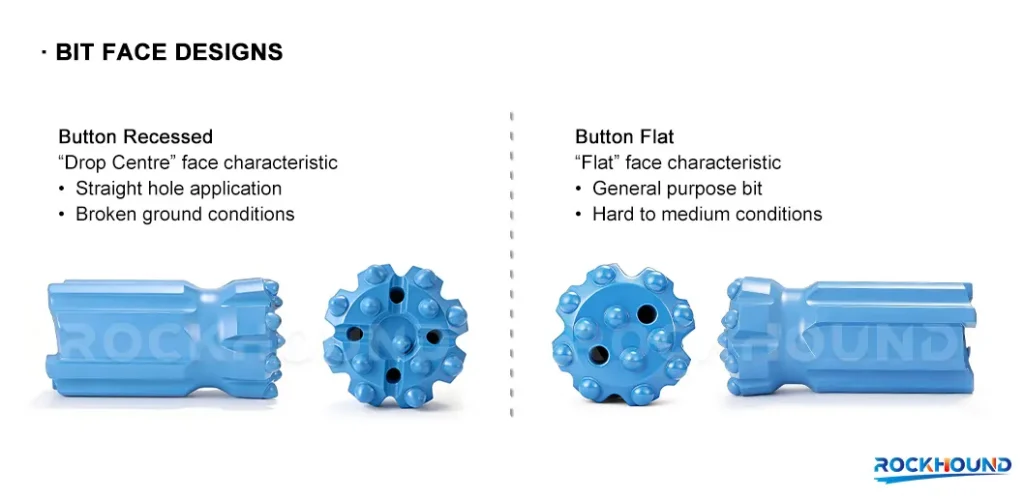

La selección del diseño de la corona de perforación debe basarse principalmente en la dureza de la roca, la estructura y la prioridad relativa de la velocidad de penetración frente a la rectitud del orificio.

• Un diseño de cara plana coloca todos los botones en una superficie plana, concentrando la máxima energía de avance: la elección correcta para rocas duras, masivas y homogéneas como el granito, el basalto o la cuarcita, donde el suministro de energía es el requisito principal.
• Una cara de caída central (cóncava) rebaja la zona central por debajo de los botones de calibre, lo que mejora el acceso al canal de lavado y reduce el reafilado de los recortes en roca fracturada o articulada.
• Una cara convexa proporciona intrínsecamente una mejor estabilidad direccional y orientación, adecuada para formaciones variables o laminadas en las que la deflexión lateral es un riesgo.

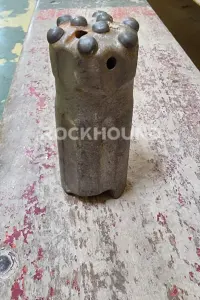

• Un faldón retráctil incorpora botones de retroceso que permiten que la broca vuelva a escariar a través del orificio durante la retirada de la varilla, algo esencial en rocas rotas, colapsadas o muy fracturadas, donde el atasco de la varilla supone un grave riesgo operativo. En cuanto a la forma de los botones, los botones esféricos ofrecen la máxima durabilidad en rocas muy abrasivas por encima de CAI 3,5, mientras que los botones balísticos (semibalísticos) proporcionan velocidades de penetración más rápidas en formaciones de dureza media a costa de una vida útil ligeramente más corta.

La vida útil varía considerablemente en función del tipo de roca, la clase de energía de la draga, la eficacia del lavado, la especificación de la broca y la práctica de reafilado.

• En condiciones extremadamente duras y abrasivas, como las formaciones de granodiorita de Chile con valores de UCS superiores a 180 MPa e índice de abrasividad CERCHAR superior a 4,0, una broca correctamente especificada que utilice cuerpos de acero 45CrNiMoV y botones de carburo YK05, procesados mediante un ciclo completo de tratamiento térmico de 20 horas, puede alcanzar vidas útiles superiores a 310 metros antes de su sustitución.
• En formaciones de mineral de hierro menos abrasivas, como las rocas con magnetita de la provincia china de Hebei, la vida útil suele ser mayor y los intervalos de trituración se prolongan más. El punto crítico para la contratación es que los metros brutos por barrena son menos significativos que el coste por metro: una barrena que logra 310 metros a un precio determinado ofrece un resultado económico fundamentalmente diferente que otra que logra 150 metros a un coste unitario 20% inferior.

Evaluar a los proveedores de herramientas en función de los datos de CPM de pruebas de campo en condiciones geológicas comparables -en lugar de en función del precio de catálogo- es la base más fiable para tomar decisiones de compra.

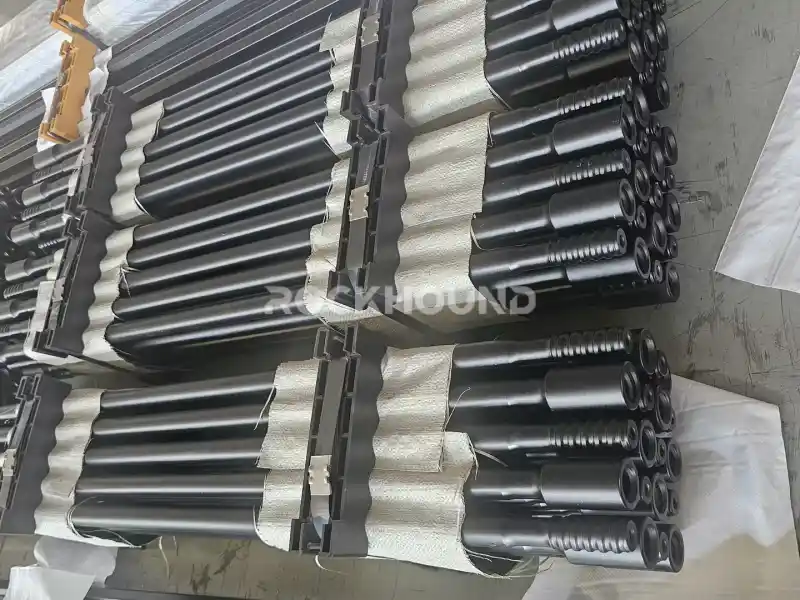

Las barras Speed MF (macho-hembra) incorporan roscas macho y hembra integradas en extremos opuestos, lo que elimina la necesidad de un manguito de acoplamiento independiente en cada unión de la barra.

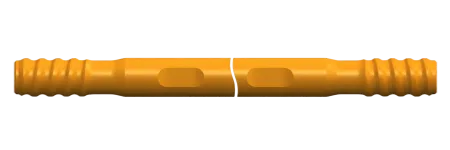

Las barras de extensión requieren un manguito de acoplamiento independiente para conectar las longitudes de barra. La ventaja práctica de las barras Speed MF es mayor en aplicaciones en las que la duración del ciclo de cambio de barras es una limitación importante de la productividad (cabezales de desarrollo, perforación de túneles y perforación de producción de ciclo alto), ya que la reducción del número de componentes y la alineación integral de la rosca mejoran tanto la velocidad de cambio como la rectitud del orificio.

Las alargaderas con acoplamientos independientes siguen siendo la mejor opción para pozos muy profundos que requieren muchas longitudes de varilla, donde la posibilidad de sustituir los acoplamientos desgastados de forma independiente (en lugar de sustituir toda la varilla) ofrece una ventaja de coste, y donde las condiciones de fondo de pozo exigen la máxima flexibilidad en la configuración de la sarta de varillas.

Independientemente del sistema elegido, la precisión de la rosca y la calidad del tratamiento térmico siguen siendo los factores que rigen la eficacia de la transmisión de energía y la vida útil a la fatiga en las zonas de conexión de las barras.

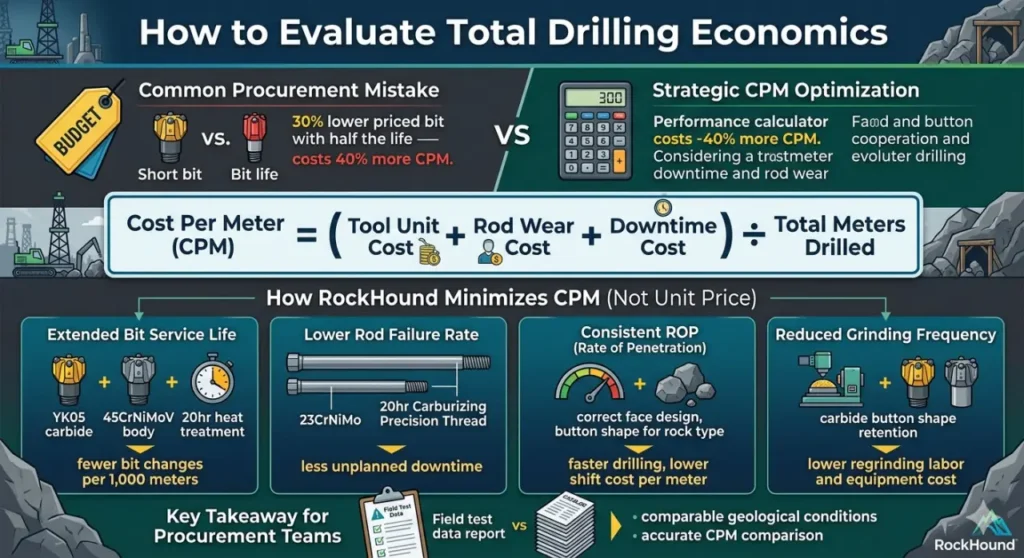

El coste por metro es el coste total de los consumibles y los tiempos de inactividad dividido por el total de metros perforados en un periodo determinado, y es la única métrica que capta con precisión el verdadero rendimiento económico de una selección de herramientas de perforación.

Una broca con un precio de compra más bajo que alcanza la mitad de la vida útil de una alternativa superior no ahorra dinero, sino que cuesta más por metro perforado e introduce costes adicionales de tiempo de inactividad por cambios más frecuentes de broca y el desgaste de varilla asociado al funcionamiento de una broca degradada.

La fórmula CPM completa debe tener en cuenta el coste unitario de la herramienta, el desgaste de la barra atribuible a esa herramienta, el coste de mano de obra de los cambios de barrena y el tiempo de inactividad no planificado por fallos prematuros. En las explotaciones mineras de alta producción, incluso una modesta reducción de los CPM -lograda gracias a una mayor vida útil de la broca, menos roturas del vástago o un mayor índice de penetración sostenida- se traduce en un ahorro sustancial en toda una flota de perforadoras durante un año completo de explotación.

Por este motivo, los compradores más rigurosos del sector minero solicitan informes de pruebas de campo con datos de CPM en condiciones geológicas definidas, en lugar de confiar únicamente en las especificaciones del fabricante.
