En el mundo de Top Hammer Rock Drilling, El manguito de acoplamiento puede parecer un componente sencillo, pero es la “unión” crítica de toda la sarta de perforación. Su calidad determina directamente la eficiencia de la transferencia de energía y la vida útil de sus barras de perforación y adaptadores de vástago.
En esta guía, RockHound explicará por qué es importante el diseño, los distintos tipos disponibles y cómo seleccionar el adecuado para su proyecto de minería o construcción.
¿Qué es un manguito de acoplamiento?
La función principal de un manguito de acoplamiento es conectar el Adaptador de vástago a la Barra de perforación, o para unir dos barras de perforación. Sin embargo, su ingeniería es más profunda:
Transferencia eficiente de energía: Garantiza que la energía de impacto de alta frecuencia del pistón de la perforadora de rocas se transmita a través de la sarta de perforación hasta la broca con una pérdida mínima.
Alineación de precisión: Mantiene la alineación axial de la sarta de perforación, evitando la desviación del agujero y reduciendo la tensión de flexión en las roscas.
Distribución de la tensión: Los manguitos de alta calidad están diseñados para disipar las intensas ondas de choque, evitando que la rosca se desgaste prematuramente.“

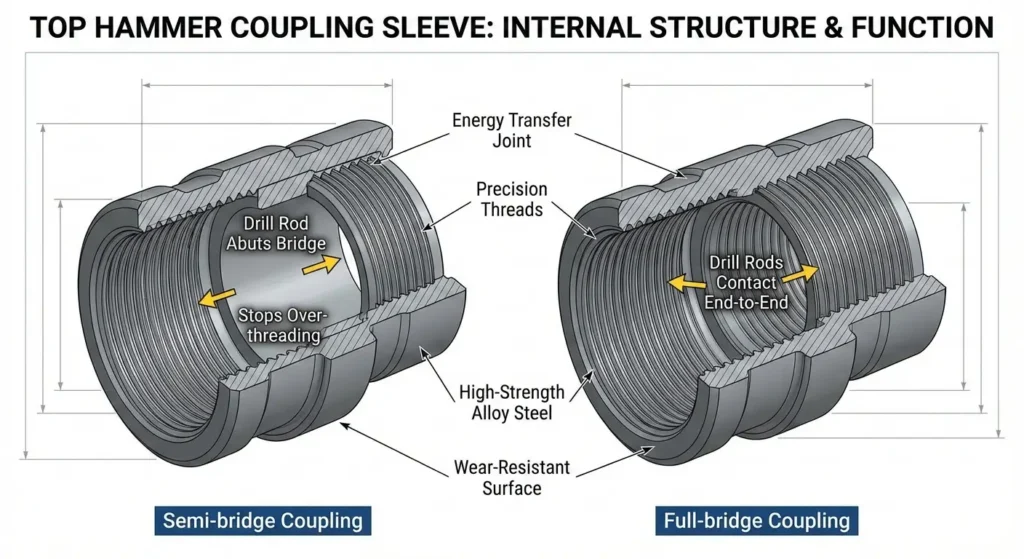

Estructura y función del manguito de acoplamiento del martillo en cabeza
Principales tipos de manguitos de acoplamiento
Elegir la estructura interna adecuada es vital para las diferentes condiciones de perforación. Existen tres diseños estándar en la industria:

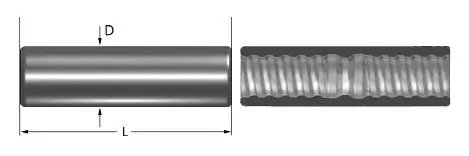

Acoplamiento semipuente (estándar industrial)
Este es el tipo más popular para la perforación de extensión estándar. Presenta un “puente” no roscado en el centro.
Función: Las barras de perforación hacen tope contra el puente central, lo que impide que las barras se enrosquen demasiado en el manguito.
Lo mejor para: Perforación de producción general en la que la estabilidad y la facilidad de desacoplamiento son prioritarias.

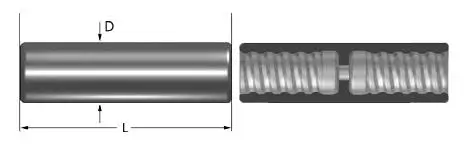

Acoplamiento de puente completo
Un manguito de puente completo está roscado en toda su longitud, pero incluye un tope central.
Función: Permite que las barras de perforación hagan contacto de extremo a extremo en el centro del manguito.
Lo mejor para: Aplicaciones pesadas que requieren una transmisión de par elevada. El contacto de extremo a extremo ayuda a las varillas a soportar la mayor parte del impacto, protegiendo las roscas del propio manguito de una tensión excesiva.

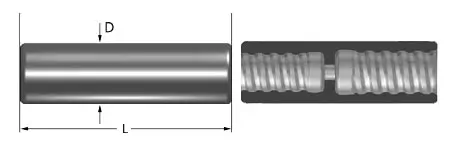

Acoplamientos de adaptación (manguitos cruzados)
Se utiliza cuando es necesario conectar componentes con tamaños de rosca diferentes (por ejemplo, un R32 vástago a un T38 varilla de perforación).
Función: Actúa como convertidor, proporcionando flexibilidad en la gestión de su inventario de herramientas de perforación.
Especificaciones y compatibilidad de roscas
| Tipo de hilo | Estilo de conexión | Aplicaciones comunes |
|---|---|---|
| R25, R28, R32 | Semi-puente | Excavación y excavación de túneles ligeros; perforaciones pequeñas y medianas en proyectos de minería subterránea y excavación de túneles civiles. |
| T38, T45, T51 | Semi / puente completo | Perforación de bancos, voladuras de producción, canteras y minería de superficie; orificios de diámetro medio a grande con alta transferencia de energía. |
| ST58, GT60 | Puente completo | Perforación profunda de grandes agujeros, aplicaciones de alto par, detención de agujeros largos y operaciones exigentes en superficie y subterráneas que requieren la máxima transmisión de potencia. |
| Adaptador / Cruce | A medida | Conexión de diferentes tamaños de rosca (por ejemplo, de R32 a T38, de T45 a GT60); uso transitorio cuando se mezclan sistemas de varilla/martillo/barrena o se actualiza el equipo. |
La compatibilidad no es negociable. RockHound ofrece manguitos de acoplamiento en todos los perfiles de rosca internacionales estándar:
Serie R (roscas de cuerda): R22, R25, R28, R32, R38.
Serie T (roscas trapezoidales): T38, T45, T51.
Serie GT/ST: ST58, ST68, GT60 (diseñadas para perforaciones profundas de grandes agujeros).
¿Cómo elegir el manguito de acoplamiento adecuado?
Para un operador de estación independiente, educar al cliente sobre Valor frente a precio es la clave. Esto es lo que define un acoplamiento premium:
Material Grade:
Utilizamos acero de aleación de alta resistencia (equivalente a los grados de minería de alta resistencia) para garantizar que el manguito pueda soportar millones de impactos de alta frecuencia.
Tratamiento térmico avanzado:
Busque Carburado (cementado) manguitos. La carburación crea un revestimiento exterior duro y resistente al desgaste, al tiempo que mantiene un núcleo duro y flexible para evitar fracturas frágiles.
Mecanizado de precisión CNC:
La geometría exacta de la rosca es esencial. Incluso una desviación de 0,5 mm puede causar “juego de rosca”, lo que provoca un sobrecalentamiento y el fallo total de la herramienta.
Consejo profesional: Si sus clientes se quejan de acoplamientos “atascados”, recomiende cambiar a un Semi-puente diseño o utilizando Grasa para roscas para evitar la soldadura en frío a alta presión.
Mantenimiento para prolongar la vida útil
Inspeccione las roscas con regularidad:
Si el perfil de la rosca parece “plano” o fino, sustituya el manguito inmediatamente para evitar dañar sus varillas de perforación más caras.
Lubricación:
Nunca una las roscas en seco. Utilice siempre un lubricante para roscas a base de cobre o grafito.
Temperatura del monitor:
Un calor excesivo en la junta de acoplamiento suele indicar una conexión floja o roscas desgastadas.
¿Por qué elegir los manguitos de acoplamiento RockHound?
Acero de aleación de primera calidad:
Fabricado con acero 22CrNi3Mo de alta calidad para resistir impactos y pares de rotación extremos.(Ver:Proceso de fabricación de manguitos de acoplamiento)
Endurecimiento por cementación:
El tratamiento térmico avanzado de 20 horas garantiza una superficie resistente al desgaste y un núcleo duro para evitar fracturas.
Roscas de precisión CNC:
Ajuste perfecto con Atlas Copco, Sandvik y otras marcas importantes para evitar “juntas flojas” y pérdida de energía.
Ampliado Vida útil:
Probado en campo para durar 15-20% más que las alternativas estándar del mercado de accesorios.(Ver:Informe de pruebas de campo: Barrenas y brocas MF T38-R32 en Iron Mine)
Confianza y fiabilidad
Logística mundial:
Enviamos a más de 50 países con flete optimizado para herramientas de perforación pesadas.
Asistencia técnica:
¿No está seguro del tipo de puente que necesita? Nuestros ingenieros están a su disposición para consulta gratuita.
Calidad garantizada:
Proceso de fabricación certificado ISO 9001 & ISO 14001 & ISO 45001.(Ver:Sobre nosotros)
PREGUNTAS FRECUENTES
El manguito de acoplamiento actúa como "puente" en una sarta de perforación con martillo en cabeza. Sus principales funciones son conectar el adaptador de mango a la varilla de perforación (o conectar varias varillas), garantizar la precisión alineación axial, y facilitar la transferencia eficaz de energía de impacto del pistón de la perforadora de rocas a la broca.
Depende de las condiciones de perforación:
Semi-puente: Ideal para aplicaciones estándar. Incorpora un puente intermedio para evitar que las varillas se enrosquen en exceso, lo que facilita el desacoplamiento de las herramientas.
Puente completo: Ideal para taladrado de alto par o servicio pesado. Permite que las barras de perforación hagan contacto de extremo a extremo en el centro, lo que ayuda a que las barras absorban más energía del impacto directamente, protegiendo las roscas del manguito de la tensión.
En Adaptador de acoplamiento (también conocido como manguito de cruce) se utiliza cuando la rosca de su adaptador de vástago no coincide con la rosca de sus barras de perforación (por ejemplo, conectar un vástago R32 a una barra T38). Le permite utilizar diferentes componentes de una barra de perforación sin tener que sustituir todo el conjunto.
Las herramientas de martillo en cabeza se enfrentan a una fricción extrema y a impactos de alta frecuencia. Carburización crea una capa exterior de gran dureza y resistente al desgaste, al tiempo que mantiene un núcleo resistente y dúctil. Esto evita que las roscas se desgasten con demasiada rapidez y protege el manguito de la rotura frágil bajo cargas pesadas.
Sí. Los manguitos de acoplamiento de alta calidad se fabrican de acuerdo con normas internacionales sobre roscas (como R32, T38, T45, etc.). Siempre que el perfil de la rosca y el tamaño coincidan, son totalmente intercambiables con componentes de los principales fabricantes mundiales.
Esto suele deberse a "soldadura en frío" o calor excesivo debido a:
Falta de grasa para roscas (lubricación).
Utilizar roscas desgastadas que permiten demasiada "holgura" o movimiento.
Apriete excesivo durante el taladrado de alto par sin tope de puente. Consejo: Para evitarlo, utilice siempre lubricante para roscas a base de cobre o grafito.
Debe sustituir el manguito cuando las roscas internas muestren signos visibles de adelgazamiento, aplanamiento o picaduras. El uso de un manguito desgastado causará una pérdida de energía y puede provocar el "pelado" de las roscas de sus varillas de perforación o adaptadores de vástago más caros.
