Definición rápida
Broca de martillo en cabeza Los diseños de las caras se refieren a la disposición geométrica de los botones de carburo de tungsteno en la superficie de la broca. Estos diseños controlan la forma en que la energía de impacto percusivo se transfiere a la roca durante la perforación con martillo en cabeza. Las configuraciones comunes de las caras incluyen cara plana, cara convexa, cara cóncava y centro de caída, cada una optimizada para diferentes formaciones rocosas, profundidades de agujero y objetivos de perforación.
En RockHound, la selección del diseño de frente correcto, junto con el tipo de barrena, la forma del botón y el estilo del faldón adecuados, determina directamente la velocidad de penetración (ROP), la rectitud del orificio y el coste total por metro.
Introducción: Por qué es importante la clasificación antes de elegir un bit
En aplicaciones de alta intensidad como minas, túneles y canteras, Con frecuencia, los ingenieros cometen el error de evaluar una broca de martillo en cabeza sólo por el diseño de la cara. En la práctica, la decisión de seleccionar una broca abarca cuatro dimensiones interdependientes:
- Tipo de bit - la categoría estructural global de la broca (estándar, retrac, escariador, tipo cruz)
- Diseño facial - el perfil geométrico de la superficie de trabajo (plano, convexo, cóncavo, centro de caída)
- Botón (Insertar) Forma - la geometría del carburo que entra en contacto con la roca (esférica, balística, semibalística)
- Diseño de faldas - la geometría del cuerpo por debajo de la cara que rige la protección del calibre y la recuperación de la broca
La desalineación de cualquiera de estas dimensiones con las condiciones geológicas conduce a modos de fallo predecibles: acelerado desgaste del botón del manómetro, grave desviación del agujero, de los recortes y, en última instancia, un mayor Coste por metro (CPm) a través del programa de perforación.
Esta guía proporciona una clasificación completa y estructurada de los diseños de brocas de martillo en cabeza, integrada con orientaciones prácticas de selección para aplicaciones en roca dura.

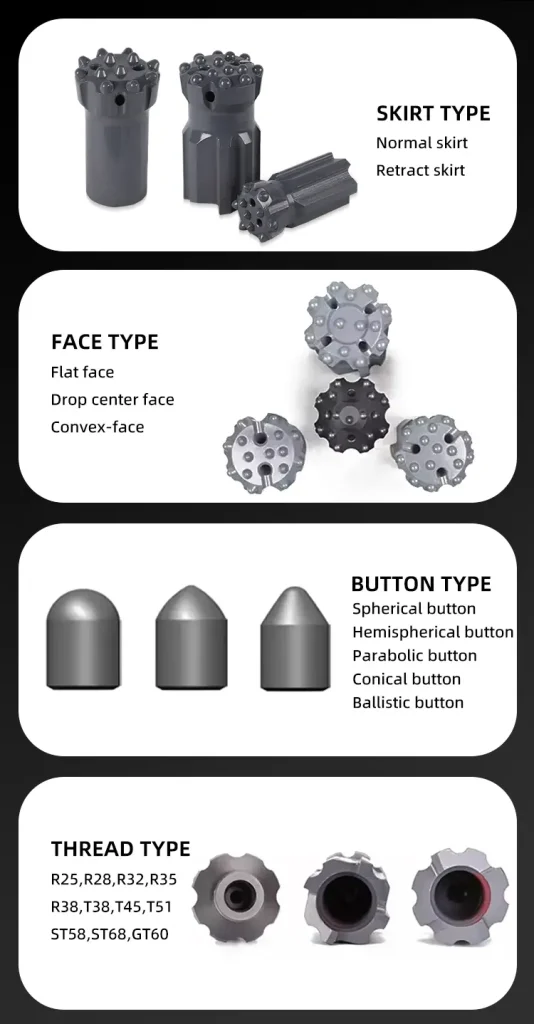

Los mejores tipos de brocas para taladradoras percutoras - El primer nivel de clasificación
Antes de especificar un diseño de cara tipo de bit debe establecerse. El tipo de broca determina el comportamiento estructural fundamental de la herramienta en relación con el macizo rocoso y la sarta de perforación.
Puntas de botón estándar - La base para todo
En Broca de botón estándar es el tipo de broca de martillo en cabeza más utilizado en perforación de minas, canteras y construcción. Presenta una disposición simétrica de los botones en el perfil de la cara seleccionada, con orificios de lavado colocados para lograr una evacuación equilibrada de los recortes.
Las brocas de botón estándar no están optimizadas para un único extremo: evitan el desgaste máximo de una configuración puramente esférica y la velocidad máxima de un diseño puramente balístico, lo que las convierte en la elección básica correcta para los contratistas que perforan en geología mixta o moderadamente variable donde las propiedades de la formación cambian entre turnos o bancos.
Lo mejor para: Perforación de producción general en roca de dureza media a dura. Caliza competente, granito moderado, arenisca densa.
Número de botones típico: 5-9 botones dependiendo del diámetro de la broca (menos botones = penetración más rápida en roca media; más botones = mejor lavado en formaciones más blandas).
Guía del diámetro del botón: Los botones más grandes (Ø12-16 mm) ofrecen una mayor resistencia a los impactos y una vida útil más larga en rocas duras y abrasivas.
Retrac Button Bits - Para terrenos fracturados e inestables
En Botón Retrac Bit incorpora un cuerpo con faldón con botones de escariado orientados hacia atrás que cortan un diámetro ligeramente sobredimensionado detrás de la cara de la broca. Este diseño evita que la broca se atasque y mejora notablemente la recuperación de la broca. suelos fracturados, en bloques o inestables - el modo de fallo más costoso desde el punto de vista operativo en la excavación de túneles y la perforación subterránea.
Características estructurales clave:
- La falda retrac corta un canal de calibre más ancho detrás de la cara de ataque, evitando que la pared de la formación se cierre alrededor del cuerpo de la broca durante las interrupciones de perforación o lavado.
- Los botones de escariado orientados hacia atrás mantienen el diámetro de calibre en toda la longitud de la falda, lo que garantiza que la broca pueda retirarse limpiamente incluso después de un collarín prolongado en roca rota.
- La geometría del orificio de lavado está optimizada para una mayor velocidad anular a fin de mantener despejado el canal del medidor en entornos de recortes de grano fino.
Lo mejor para: Perforación de túneles jumbo y desarrollo subterráneo en terrenos geológicamente complejos con espaciado de juntas variable, relleno de arcilla o sobrecarga suelta en el cuello del agujero.
Nota de aplicación crítica: Especifique siempre Retrac en condiciones en las que la recuperación de la sarta de perforación haya sido problemática en campañas anteriores. El coste incremental de una broca Retrac es sustancialmente inferior al de una sola recuperación de sarta atascada.
Brocas escariadoras piloto (brocas escariadoras) - Para la apertura de orificios de gran diámetro
En Fresa piloto (también conocida como broca escariadora o broca piloto) es una herramienta especializada de dos etapas que primero taladra un orificio piloto hasta una profundidad especificada y luego abre el orificio hasta un diámetro final mayor. No es una herramienta de fragmentación por percusión en el sentido convencional - funciona como una abridor de agujeros para secuencias de perforación de barrenos largos en las que una broca de gran diámetro de una sola pasada generaría cargas de empuje excesivas.
Lo mejor para: Escariado de orificios centrales en programas de perforación de orificios largos; iniciación de orificios ascendentes; aplicaciones que requieren un aumento de diámetro a partir de una sarta piloto sin necesidad de tirar y volver a enhebrar.

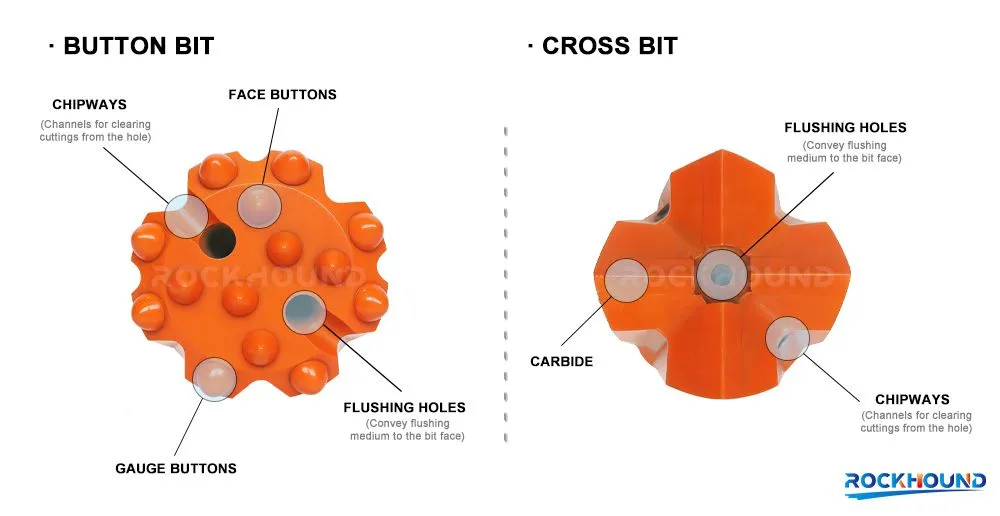

Brocas en cruz - Para formaciones muy abrasivas
En Broca en cruz se aleja totalmente del concepto de botón, sustituyendo las plaquitas de carburo por un punta de carburo de tungsteno en forma de cincel dispuestos en cruz. Esta geometría proporciona una elevada fuerza de corte con una fuerte resistencia al desgaste radial, lo que la hace especialmente adecuada para rocas duras y muy abrasivas en las que las exigencias de rotación y percusión son severas.
Características principales:
- Disponibles en diámetros de 30-100 mm, cubren aplicaciones de orificios pequeños y medianos.
- El patrón cruzado distribuye las fuerzas de impacto uniformemente por los cuatro filos de corte, reduciendo la concentración de tensiones localizadas y ralentizando la progresión del desgaste.
- No es adecuado para perforaciones profundas en las que la desviación del agujero es crítica: la geometría de cincel proporciona menos estabilidad direccional que los diseños de botón.
Lo mejor para: Perforación en estratos rocosos complejos y abrasivos, incluidas rocas con fracturas naturales (donde la geometría transversal atraviesa planos de grietas); perforaciones de anclaje, perforaciones de voladura en basalto denso y perforaciones de investigación geotécnica. Muy utilizado en túneles de autopistas, ferrocarriles y canalizaciones de agua, minas de carbón, hierro y oro.
Explora:Proceso de fabricación de brocas para perforación de rocas
Brocas cónicas: para orificios pequeños y aplicaciones poco profundas
En Broca cónica utiliza un perfil de cuerpo cónico para lograr una penetración profunda en aplicaciones poco profundas de pequeño diámetro. La geometría cónica es mecánicamente adecuada para sistemas de perforación con martillo en la que la broca se acciona directamente sin acoplamiento roscado, lo que la convierte en la herramienta básica para aplicaciones superficiales y cercanas a la superficie.
Lo mejor para: Perforaciones poco profundas (normalmente < 5 m), iniciación de agujeros de anclaje y muestreo geotécnico en formaciones de roca dura como el granito, donde la simplicidad y el bajo coste de instalación son prioritarios.
Limitación importante: No es adecuado para la perforación de pozos de producción profundos: la ausencia de una conexión roscada limita la capacidad de extensión de la varilla y la geometría cónica proporciona un control direccional inadecuado a grandes profundidades.

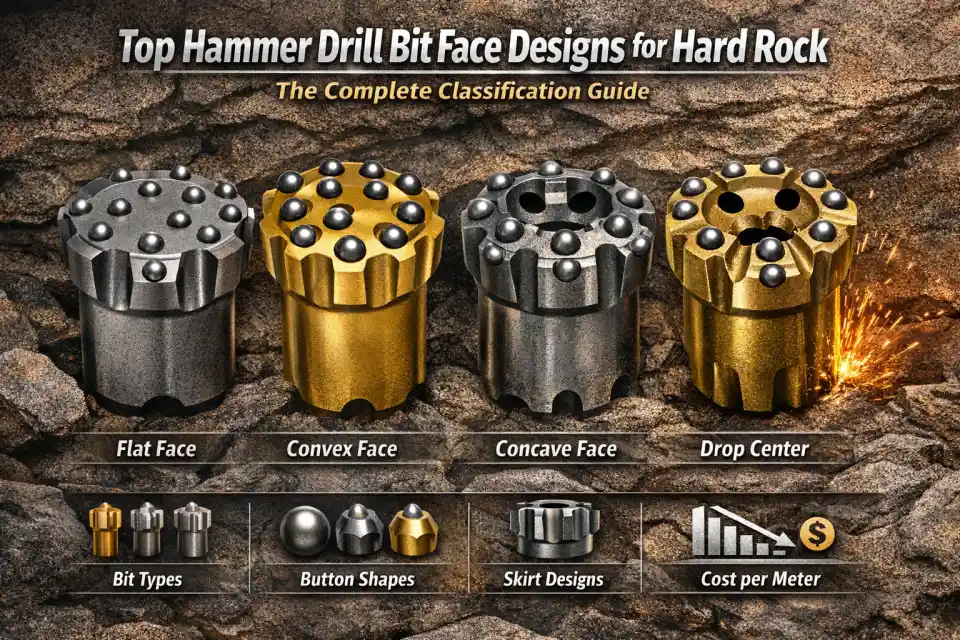

Diseños faciales - El segundo nivel de clasificación
Una vez que tipo de bit se establece, el diseño facial es la variable principal que rige la distribución de la energía de percusión en la masa rocosa. La selección del diseño del frente controla directamente la ROP, la desviación del agujero y la vida útil del botón del medidor.

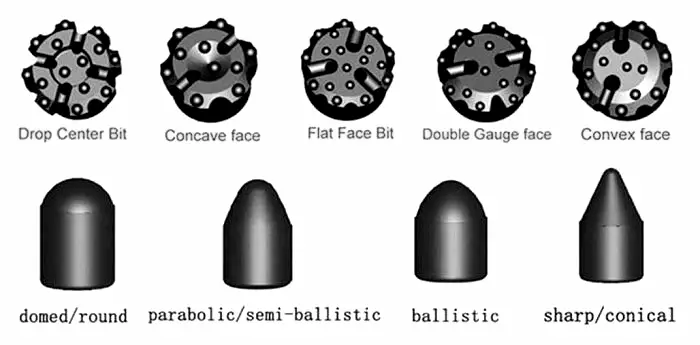

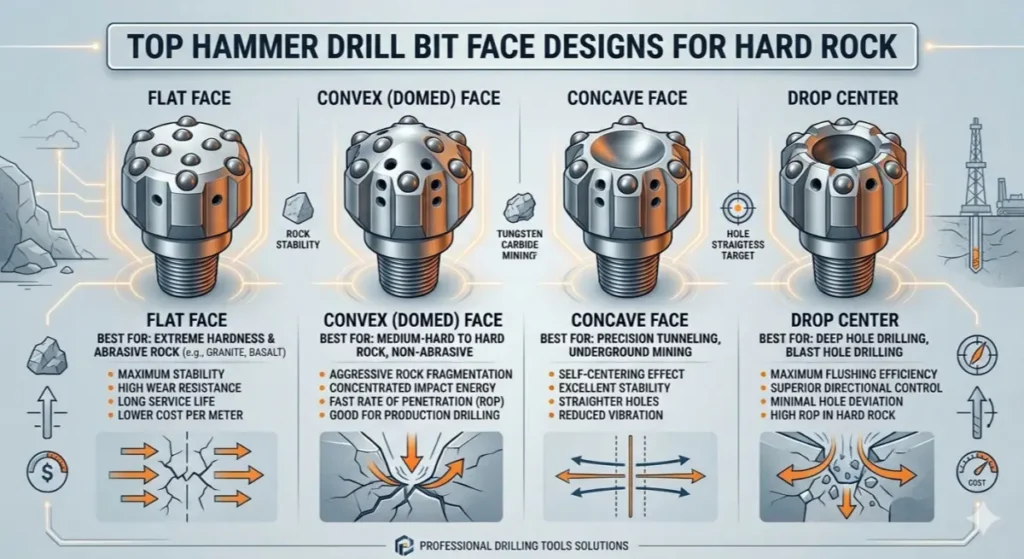

Los cuatro diseños principales de la cara superior del martillo difieren fundamentalmente en cómo secuencian la fragmentación de la roca a lo largo del diámetro de la broca.
Cara plana: máxima durabilidad en roca abrasiva
En Cara plana sitúa todos los botones de calibre y de cara en un único plano, creando una superficie de contacto uniforme que distribuye la tensión de impacto uniformemente por todo el diámetro de la broca de forma simultánea.
Mecanismo de fragmentación: Todos los botones penetran en la roca en el mismo ciclo de ataque, evitando la concentración de energía localizada que caracteriza a los diseños convexos. Esto hace que la cara plana sea intrínsecamente resistente a las elevadas cargas puntuales que provocan la fractura del botón en rocas abrasivas con alto contenido en sílice.
Ventajas clave:
- Máxima integridad estructural: El perfil plano minimiza el lavado del cuerpo y reduce la fatiga del acero en la zona de transición del vástago, lo que resulta crítico en formaciones donde los cortes son gruesos y abrasivos.
- Excelente protección del calibre: Mantiene un diámetro de perforación constante en campañas de perforación prolongadas en cuarcita, formaciones que contienen cuarzo y rocas similares de alta abrasividad.
- Amplia aplicabilidad de la formación: Rendimiento fiable en un amplio espectro de tipos de roca dura, incluidos gabro, gneis y basalto denso.
- Compatibilidad de rectificado: La geometría plana es el perfil de cara más sencillo de reafilar, por lo que es la opción preferida para operaciones con programas de afilado de botones activos.
Limitaciones: La ROP en roca semidura es inferior a la de los diseños convexos debido a la ausencia de un punto de inicio de fragmentación concentrado en el centro del agujero.
El mejor caso de uso: Perforación de bancos a cielo abierto y explotación de canteras en formaciones donde el índice de abrasividad Cerchar (CAI) es alto y la durabilidad debe primar sobre la velocidad de penetración. El sitio Broca plana T45 es una configuración estándar ampliamente especificada para esta aplicación.
Cara convexa (abovedada) - ROP máxima en roca competente
En Cara convexa presenta un perfil curvado hacia el exterior que hace avanzar los botones centrales por delante de la hilera de calibre, creando una secuencia de fragmentación secuencial: primero se fractura el centro del orificio y, a continuación, el material exterior se desprende hacia el espacio anular.
Mecanismo de fragmentación: El acoplamiento centro-primero reduce la fuerza de compresión efectiva que la broca debe superar en cada golpe, lo que permite convertir más energía en fragmentación en lugar de rebote elástico. Esto aumenta la ROP neta de forma apreciable en formaciones duras pero no excesivamente abrasivas.
Ventajas clave:
- Penetración agresiva: Concentra la energía de impacto inicial en el centro del orificio, logrando una ROP mensurablemente mayor - los datos de campo indican una mejora de 10-20% sobre la cara plana en formaciones de dureza media.
- Reducción del rebote de la barra de perforación: La secuencia de fragmentación secuencial reduce la proporción de energía de impacto que se refleja en las barras de perforación, lo que reduce el acoplamiento y la fatiga de las barras en campañas prolongadas.
- Desplazamiento eficaz de los recortes: La geometría abovedada dirige de forma natural los recortes desde el centro hacia la zona del calibrador, facilitando la evacuación del lavado.
Limitaciones: En formaciones muy fracturadas o extremadamente duras (UCS > 200 MPa), la geometría convexa aumenta desviación del agujero y somete a los botones centrales a cargas puntuales desproporcionadamente altas, reduciendo su vida útil. No se recomienda para aplicaciones de perforación profunda en las que el control de la trayectoria es fundamental.
El mejor caso de uso: Perforación en banco de gran volumen y perforación de producción a cielo abierto en roca competente de dureza media a alta donde maximizar los metros por turno es el principal KPI y la abrasividad de la formación es moderada.
Cara cóncava - Rectitud del orificio de precisión para túneles
En Cara cóncava se curva hacia el centro de la broca, creando una geometría de “plato” rebajado. Esto hace que la hilera de calibres exterior entre en contacto con la roca antes que los botones centrales, envolviendo eficazmente la cara de la broca alrededor de la masa rocosa en el perímetro del agujero antes de fracturar el centro.
Mecanismo de fragmentación: El encaje exterior crea un patrón de fractura dirigido hacia el interior que centra de forma natural el cuerpo de la broca con respecto a la pared del orificio, proporcionando un efecto antidesviación pasivo sin necesidad de dispositivos de guía externos.
Ventajas clave:
- Efecto de autocentrado: El centro empotrado actúa como guía pasiva, reduciendo significativamente la desviación del orificio en profundidades de perforación prolongadas, algo esencial cuando la precisión del patrón de voladura influye directamente en la sobreexcavación, los requisitos de apoyo en tierra y la eficacia explosiva.
- Rectitud superior del orificio: Proporciona agujeros más rectos que los perfiles planos o convexos, especialmente en formaciones con anisotropía estructural moderada (juntas, estratificación, foliación).
- Reducción de las vibraciones de la barra de perforación: La secuencia de acoplamiento controlada produce un ciclo de perforación más suave, reduciendo la fatiga del vástago, el acoplamiento y el adaptador del vástago en aplicaciones jumbo subterráneas.
Limitaciones: El enganche del botón central se retrasa en relación con los botones de calibre, lo que puede reducir la ROP en 5-10% en comparación con los diseños convexos en la misma formación. No se recomienda cuando la máxima velocidad de penetración es prioritaria.
El mejor caso de uso: La especificación estándar para perforación de túneles jumbo y perforación de desarrollo subterráneo, donde la rectitud del barreno de voladura rige la geometría del anillo, la eficacia del corte y la calidad de la instalación del soporte posterior.
Drop Center - Precisión en agujeros profundos con enjuague superior
En Centro de entrega es un diseño de frente híbrido que combina una sección central profundamente rebajada con una hilera de calibre exterior elevada. La geometría integra la estabilidad direccional de un perfil cóncavo con la agresiva fragmentación central de un diseño convexo, mientras que la sección central rebajada crea un volumen adicional para la evacuación de recortes directamente en el fondo del agujero.
Mecanismo de fragmentación: La hilera de calibres elevada se engancha primero, estableciendo la estabilidad direccional, mientras que los botones centrales rebajados fracturan a continuación el núcleo. La depresión central crea una zona protegida en la que el fluido de lavado puede acumularse y elevar eficazmente los recortes antes de que se vuelvan a triturar entre la cara de la broca y la superficie de roca intacta.
Ventajas clave:
- Eficacia de lavado superior: La “caída” central proporciona un mayor volumen anular en el fondo del orificio, lo que evita el reafilado, el principal mecanismo de embotamiento prematuro del botón en entornos de recortes abrasivos de grano fino. Los datos de campo indican que los diseños con centro de caída reducen la pérdida de ROP relacionada con el reafilado hasta 25% en formaciones de partículas finas.
- Mejor rendimiento antidesviación: Ofrece la mayor estabilidad direccional de los cuatro perfiles frontales en perforación de producción profunda, con una reducción de la desviación del agujero de aproximadamente 30% frente a los diseños convexos.
- ROP elevada en roca dura: Consigue índices de penetración competitivos al tiempo que mantiene el control de la trayectoria que requieren las parrillas de perforación de producción.
- Óptimo para aplicaciones superficiales y profundas: Para agujeros poco profundos ( 10 m), la estabilidad direccional del diseño se convierte en la ventaja de rendimiento dominante.
El mejor caso de uso: Perforación profunda de producción en minas subterráneas y canteras a gran escala, especialmente cuando mantener la precisión de la trayectoria a lo largo de más de 15 metros por barreno no es negociable desde el punto de vista operativo.

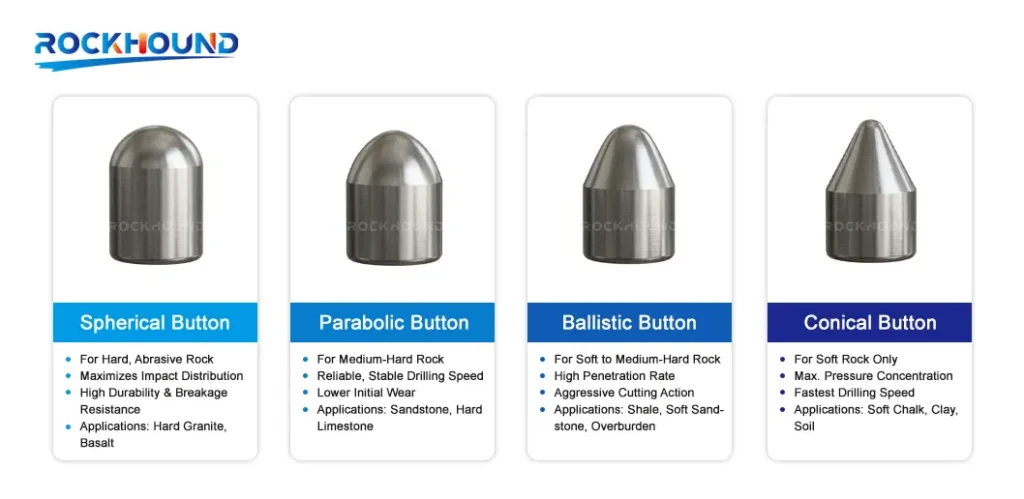

Botón (Insertar) Forma - El tercer nivel de clasificación
La forma del botón determina cómo se aplica la fuerza de percusión en el punto de contacto con la roca y rige el equilibrio entre la agresividad de la penetración y la resistencia al desgaste.
Botones esféricos (hemisféricos)
En Botón esférico es el estándar de la industria para rocas duras y abrasivas. La geometría de cúpula totalmente redondeada distribuye la tensión del impacto sobre la máxima superficie de contacto posible, lo que la hace intrínsecamente resistente:
- Fractura del botón (“popping”) causada por la tensión de tracción localizada durante el impacto
- Fisuración térmica en entornos de perforación a alta temperatura
- Usar progresión plana - el perfil esférico se autoregenera a través del ciclo de reafilado de forma más predecible que otras geometrías
Los botones esféricos son los única geometría de botón recomendada para formaciones donde el UCS supera los 180 MPa (granito, basalto, cuarcita) o donde el Índice de Abrasividad Cerchar indica un alto contenido en sílice. Ofrecen una vida útil excepcional y mantienen la eficacia de corte incluso después de miles de metros, lo que las convierte en la opción de menor coste por metro en condiciones de roca dura extrema.
Botones balísticos
En Botón balístico utiliza un perfil ojival alargado (punta cónica) para concentrar la energía de impacto en un pequeño punto de contacto, proporcionando una fuerza de penetración significativamente mayor por unidad de superficie. Esta agresiva geometría consigue una mayor ROP en formaciones de dureza media.
Limitación crítica: La geometría afilada de la punta concentra la tensión, lo que hace que los botones balísticos sean muy susceptibles a la fractura de la punta y al rápido desarrollo de la cara de desgaste en rocas abrasivas con alto contenido de sílice. La especificación de botones balísticos en granito o cuarcita suele provocar la pérdida prematura del botón y una vida útil más corta que elimina la ventaja de la ROP en términos de CPm.
Lo mejor para: Taladrado de alta velocidad en materiales blandos a semiduros, no abrasivo formaciones - arenisca, ironstone, caliza competente. Común en canteras y explotaciones a cielo abierto donde el objetivo principal es maximizar los metros por turno y se confirma que la abrasividad de la formación es baja.
Botones semibalísticos
En Botón semibalístico ocupa el término medio de la ingeniería: un perfil intermedio entre la cúpula esférica y la ojiva balística que ofrece una penetración mejorada respecto a los botones esféricos, al tiempo que conserva una resistencia al desgaste aceptable en condiciones moderadamente abrasivas.
Lo mejor para: Condiciones de suelo variables en las que la abrasividad de la formación cambia entre turnos o entre unidades geológicas: la especificación estándar para programas de perforación multiformación en los que los cambios frecuentes de broca para adaptarse al tipo de roca son poco prácticos desde el punto de vista operativo.

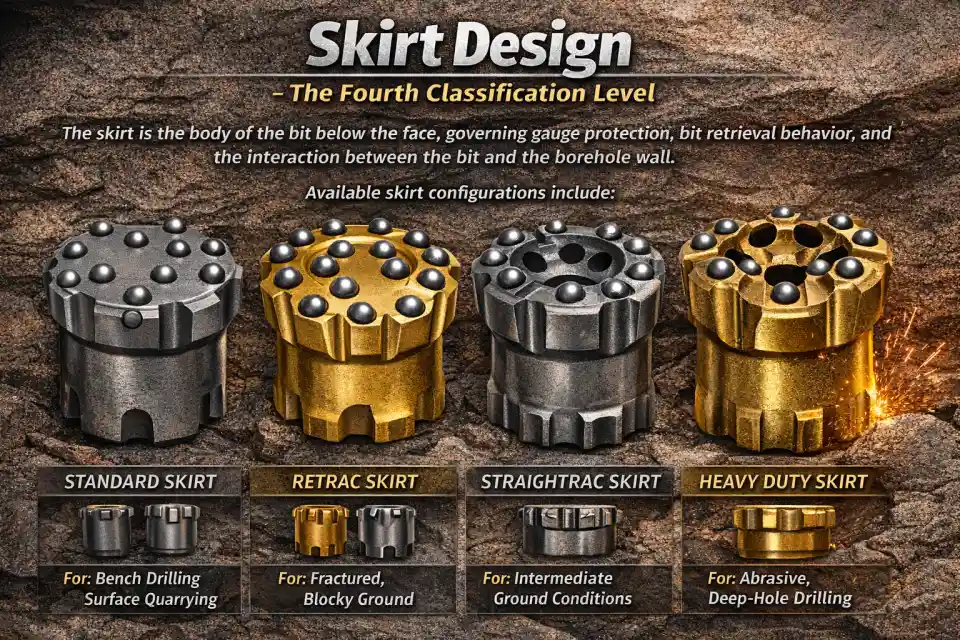

Diseño de faldones - El cuarto nivel de clasificación
La falda es el cuerpo de la corona de perforación que se encuentra debajo del frente y regula la protección del calibre, el comportamiento de recuperación de la corona y la interacción entre la corona y la pared del pozo.
Las configuraciones de faldón disponibles incluyen Faldón estándar, faldón Retrac, tipo Straightrac y faldón Heavy Duty, cada una de ellas dirigida a una prioridad operativa diferente.
Falda estándar
En Falda estándar es la configuración básica para roca competente y estable. Proporciona una protección adecuada del calibre en formaciones en las que la pared de la perforación es autoportante y la recuperación de la broca no supone un reto operativo.
Lo mejor para: Perforación de bancos a cielo abierto y canteras de superficie en roca dura competente, donde la integridad de la pared de la perforación se mantiene durante todo el ciclo de perforación.
Falda Retrac
En Falda Retrac incorpora botones de escariado orientados hacia atrás y un perfil de falda extendido que corta un calibre ligeramente sobredimensionado detrás de la cara principal. Esta es la característica que define el tipo de broca de botón Retrac descrito en la Parte 1.
Lo mejor para: Aplicaciones subterráneas y de excavación de túneles en terrenos fracturados, con bloques o estructuralmente complejos en los que los atascos de barrena y los atascos de sarta constituyen un riesgo operativo documentado.
Falda Straightrac
En Falda Straightrac es una configuración intermedia diseñada para proporcionar un corte de calibre mejorado detrás del frente sin la disposición de botón de retrac completo. Ofrece una mayor rectitud del orificio y una menor fricción de la pared en condiciones de suelo moderadamente difíciles sin el coste adicional de carburo de una especificación de retracción completa.
Lo mejor para: Perforación de producción subterránea en terrenos estructuralmente variables pero no muy fracturados; situaciones en las que se desea alguna mejora en la recuperación de la broca sin el coste operativo total de una broca retráctil.
Falda Heavy Duty
En Falda Heavy Duty utiliza un mayor espesor de la sección de acero y una zona de protección del calibre ampliada para resistir el lavado y la erosión del cuerpo en formaciones muy abrasivas donde la velocidad del fluido de lavado es alta. Esta configuración prolonga la vida útil del cuerpo de la broca en condiciones en las que la falda está sometida a una fuerte abrasión por los recortes que circulan por el cuerpo de la broca.
Lo mejor para: Formaciones de alta abrasión en las que la velocidad del aire o del agua de lavado es elevada; perforación de pozos profundos de gran diámetro en los que la velocidad de lavado anular genera un importante lavado del cuerpo.
Cuadro comparativo maestro: Todos los niveles de clasificación
| Dimensión | Tipo / Diseño | Mejor aplicación | Puntos fuertes | Limitación clave |
|---|---|---|---|---|
| Tipo de bit | Broca de botón estándar | Roca general de dureza media | Versatilidad, rentabilidad | No optimizado para condiciones extremas |
| Botón Retrac Bit | Suelo fracturado / inestable | Recuperación de bits, antiinterferencias | Mayor coste unitario | |
| Fresa piloto | Escalón de diámetro de orificio largo | Gran diámetro en una sola pasada | Especializado, no de uso general | |
| Broca en cruz | Agujeros abrasivos de pequeño diámetro | Resistencia al desgaste radial | Control direccional limitado | |
| Punta cónica | Agujeros superficiales poco profundos | Simplicidad, bajo coste | Sin capacidad de perforación profunda | |
| Diseño facial | Cara plana | Muy duro y abrasivo | ★★★★★ Durabilidad | ★★★☆☆ ROP |
| Cara convexa | Medio a duro, competente | ★★★★★ ROP | ★★★☆☆ Rectitud | |
| Cara cóncava | Túnel, dureza media | ★★★★★ Rectitud | ★★★☆☆ ROP | |
| Centro de entrega | Agujeros duros y profundos | ★★★★★ Rectitud + Descarga | Mayor complejidad | |
| Forma del botón | Esférica | Duro y abrasivo (UCS > 180 MPa) | Máxima vida útil | RP moderada |
| Balística | Semiduro, no abrasivo | ROP máxima | Baja resistencia al desgaste | |
| Semi-balística | Formaciones variables | ROP equilibrada / vida | Ni extremo | |
| Diseño de faldas | Estándar | Roca estable competente | Rentabilidad | Sin ventaja de recuperación |
| Retrac | Terreno fracturado / en bloques | Recuperación antiatasco | Coste adicional del carburo | |
| Straightrac | Suelo moderadamente variable | Mejora de la rectitud | Rendimiento intermedio | |
| Carga pesada | Alta abrasión, gran diámetro | Resistencia a los lavados corporales | Peso adicional / coste |
Cómo elegir la broca de martillo en cabeza adecuada para roca dura
Seguir un proceso de selección estructurado en cuatro niveles elimina los errores de especificación más comunes en los programas de perforación de roca dura:
- Evaluar las condiciones geológicas: Determinar el UCS de la roca (resistencia a la compresión), el índice de abrasividad Cerchar (CAI), el RQD (frecuencia de fractura) y la estabilidad estructural de la perforación. Estos cuatro parámetros definen el tipo de barrena y el diseño de faldón necesarios antes de tomar cualquier decisión sobre el diseño del frente.
- Selecciona el tipo de bit: Elija Estándar para formaciones competentes; Retrac para terrenos fracturados o en bloques; Tipo cruz para agujeros de pequeño diámetro muy abrasivos; Escariador piloto para requisitos de aumento de diámetro; Cónico sólo para aplicaciones superficiales poco profundas.
- Seleccione el diseño de la cara: Plano para máxima durabilidad en roca abrasiva; Convexo para máxima ROP en roca competente de dureza media; Cóncavo para perforación de túneles donde la rectitud del agujero determina la precisión del patrón de voladura; Drop Center para perforación de producción de agujeros profundos que requieren tanto precisión de trayectoria como eficacia de lavado.
- Seleccione la forma del botón: Esférico para UCS > 180 MPa y/o alto CAI; Balístico para formaciones de dureza media no abrasivas en las que se prioriza la máxima ROP; Semi-balístico para geología variable. Confirme el diámetro de los botones: botones más grandes (Ø12-16 mm) para roca dura, más botones (7-9) para un mejor lavado en formaciones más blandas, menos botones (5-6) para una penetración más rápida en roca media.
- Confirme el diseño de la falda y la especificación de la rosca: Seleccionar el tipo de faldón en función de la evaluación de la estabilidad del terreno. Adaptar el tipo de rosca (R25, R32, T38, T45, T51, GT60, ST58, ST68) a la barra de perforación y al sistema de acoplamiento existentes. Confirme la compatibilidad del diámetro de la broca con la clase de equipo de perforación y los requisitos de diámetro del orificio.
Factores técnicos: Eficacia de lavado en todos los tipos de brocas
Independientemente del tipo de broca o del diseño de la cara, eficacia de lavado es la variable más comúnmente subespecificada en la perforación de roca dura. En las formaciones abrasivas, los recortes son de grano fino y muy abrasivos. Cuando la evacuación es incompleta, los recortes recirculan entre la cara de la broca y la superficie de la roca recién rota - el rectificado que acelera el embotamiento de los botones y reduce la ROP efectiva en un 15-25%.
Especificaciones críticas de lavado a verificar:
- Orificios de descarga laterales deben colocarse para barrer la zona del calibrador y evitar la acumulación de recortes en la pared de la perforación, lo que es especialmente importante para las configuraciones de faldón estándar y de servicio pesado.
- Orificios de descarga centrales evitan el taponamiento de la cara de la broca en formaciones de partículas finas - esencial para diseños de cara plana y cóncava donde la geometría de la cara no dirige naturalmente los recortes lejos del centro.
- Superficie total de lavado debe ser proporcional al diámetro de la broca y a la presión de aire o agua de funcionamiento para alcanzar la velocidad anular necesaria para la evacuación completa de los recortes. El diseño del centro de caída proporciona una ventaja de lavado inherente a través del volumen central empotrado.
- En pozos profundos (> 10 m), la capacidad de lavado suele ser el factor limitante de la ROP: las barrenas con poco lavado en pozos profundos funcionan con una ROP efectiva significativamente inferior a la que permitiría el diseño de su frente.
Perspectiva del sector: cómo utilizan los profesionales esta clasificación en la práctica
Los ingenieros de perforación y los planificadores mineros profesionales integran las cuatro dimensiones de clasificación simultáneamente, no de forma secuencial. En las explotaciones mineras y canteras del mundo real, los KPI críticos desde el punto de vista operativo son estabilidad de la perforación, precisión del agujero y coste total por metro - no la ROP máxima en una única condición optimizada.
En la práctica, los errores de especificación más comunes observados en los programas de perforación de roca dura son:
- Especificación de un Cara convexa con botones Ballistic en perforación en banco de granito, optimizando la ROP sobre el papel pero generando tasas de pérdida de botones que aumentan el CPm en 30-50% en comparación con una Cara Plana con botones Esféricos en la misma formación.
- Especificación de un Falda estándar en la excavación de túneles subterráneos a través de terreno accidentado, y luego absorber los costes de recuperación de la sarta atascada, que empequeñecen la diferencia de precio entre las configuraciones de faldón estándar y retráctil.
- Descuidar número y diámetro de los botones de los fabricantes, en lugar de optimizarlos para la formación específica y la presión de lavado disponibles en la plataforma.
Los operadores con más experiencia en canteras de granito a gran escala y minería subterránea profunda especifican brocas de cara plana o centro de gota con botones esféricos en la mayoría de sus perforaciones de producción, complementadas con faldones retráctiles en cualquier zona en la que las condiciones del terreno sean geológicamente inciertas. La modesta reducción de la ROP en comparación con una configuración convexa/balística se compensa sistemáticamente con la mejora de la uniformidad de la fragmentación de la voladura, la reducción de la sobreexcavación, la disminución de los requisitos del factor de pólvora y la reducción significativa de la frecuencia de reemplazo de la culata, lo que supone un ahorro de CPm a lo largo de todo el ciclo de perforación y voladura.
Regular reafilado de botones sigue siendo una práctica habitual en entornos de alta abrasión. Un programa de reafilado bien mantenido prolonga la vida útil de la broca hasta 30%, y la geometría de cara plana es la más compatible con el reafilado de todos los perfiles de cara, lo que proporciona una ventaja operativa adicional para operaciones de gran volumen en roca dura.
Datos de rendimiento de perforación
Referencias de rendimiento sobre el terreno de formaciones rocosas duras de granito y basalto:
- Las brocas de cara convexa mejoran ROP por 10-20% versus cara plana en roca competente de dureza media (UCS 120-180 MPa)
- Los diseños de los centros de entrega reducen desviación del agujero en aproximadamente 30% frente a los diseños convexos en aplicaciones de perforación profunda (> 10 m)
- Las configuraciones de faldón Retrac reducen los casos de atascamiento de la sarta al reducir significativamente la fricción de contacto con la pared del pozo en terrenos fracturados.
- El reafilado regular de los botones se prolonga vida útil de hasta 30% en entornos abrasivos - el mantenimiento de las puntas de carburo de las brocas en cruz puede prolongar de forma similar la vida útil hasta 25%
- Una broca de calidad para martillo en roca dura suele conseguir De 100 a 500 metros de vida útil por broca, regida principalmente por el CAI de la formación y la eficacia del lavado
- Las configuraciones estándar de brocas de botón alcanzan velocidades de penetración de aproximadamente 0,8-1,5 m/min en formaciones competentes de dureza media; las brocas de botón esférico mantienen el rendimiento a gran profundidad en condiciones de UCS > 180 MPa en las que los botones balísticos fallan prematuramente.
Fragmento destacado: Referencia de selección rápida
¿Qué debe especificar para cada escenario?
- ROP máxima en roca competente de dureza media → Punta estándar + Cara convexa + Botones balísticos + Faldón estándar
- Máxima durabilidad en roca dura abrasiva → Punta estándar + Cara plana + Botones esféricos + Faldón estándar / resistente
- Rectitud óptima del orificio para la tunelización → Fresa estándar o Retrac + Cara cóncava + Botones esféricos + Faldón Retrac
- Perforación de producción profunda con precisión → Fresa estándar + Cara central rebajada + Botones esféricos + Faldón Straightrac o Retrac
- Suelo inestable fracturado / en bloques → Broca Retrac + cualquier diseño de cara + botones esféricos + faldón Retrac
- Agujeros abrasivos de pequeño diámetro → Broca en cruz (no es necesario seleccionar la cara del botón)
Conclusión
La selección de la broca para martillo en cabeza correcta no es una decisión con una sola variable. Los cuatro niveles de clasificación - Tipo de broca, diseño de la cara, forma del botón y diseño del faldón - interactuar para determinar el perfil completo de rendimiento de perforación de la herramienta en cualquier entorno geológico.
En hard rock:
- Dónde estabilidad del suelo es incierto o está fracturado, establezca el Tipo de bit (Retrac) antes que cualquier otra decisión.
- Dónde abrasividad es el modo de fallo dominante, especifique Cara plana + Botones esféricos + Faldón resistente e invertir en un programa de reafilado.
- Dónde ROP rige en roca competente, moderadamente dura, especificar Cara convexa + Botones semibalísticos o balísticos.
- Dónde rectitud del agujero rige la calidad del patrón de voladura en la excavación de túneles, especifique Cara cóncava + faldón Retrac.
- Dónde precisión en perforaciones profundas y lavado son simultáneamente críticos, especifique Cara central caída + faldón Straightrac o Retrac.
Adaptar las cuatro dimensiones de las especificaciones a sus condiciones geológicas y objetivos operativos es la acción más eficaz para reducir los costes. Coste por metro en un programa de perforación de roca dura.
Lecturas relacionadas
PREGUNTAS FRECUENTES
A Broca de botón estándar está diseñado para su uso en roca competente y estable donde la pared de la perforación permanece estructuralmente intacta durante la perforación. A Botón Retrac Bit incorpora botones de escariado orientados hacia atrás y una falda extendida que corta un calibre sobredimensionado detrás del frente, lo que evita el atasco y permite la recuperación de la broca en terrenos fracturados, con bloques o geológicamente inestables. El diseño retrac es la especificación correcta cuando el atasco de la sarta supone un riesgo operativo.
Para el granito (UCS típicamente 150-250 MPa, alto CAI), a Cara plana o Centro de entrega diseño con botones esféricos de carburo de tungsteno es la especificación profesional estándar. El granito combina una alta resistencia a la compresión con una alta abrasividad de sílice, lo que requiere la estabilidad estructural y la resistencia al desgaste de los botones que proporcionan estas configuraciones. Las caras convexas y los botones balísticos pueden utilizarse en granito, pero normalmente requieren intervalos de reafilado sustancialmente más cortos, lo que aumenta el CPm.
Especifique un Cóncavo o Centro de entrega ambas geometrías proporcionan un efecto de autocentrado pasivo que reduce la desviación progresivamente a medida que aumenta la profundidad del agujero. Además: mantenga una presión de avance correcta (una presión excesiva es la causa más común de desviación inducida por el operario), asegúrese de que la barra de perforación está recta y de que el acoplamiento está en buenas condiciones, utilice tubos guía en el cuello cuando sea posible y especifique diseños de faldón Retrac o Straightrac en terrenos estructuralmente complejos.
Especifique una broca en cruz al taladrar perforaciones de pequeño diámetro (30-100 mm) en roca muy abrasiva y fracturada donde la gran resistencia al desgaste radial de la geometría de cincel y la capacidad de puenteo entre planos ofrecen una ventaja sobre los diseños de botón. Las aplicaciones más comunes incluyen barrenos de voladura en basalto denso, barrenos de anclaje en cuarcita abrasiva y perforaciones de exploración en estratos complejos con fracturas naturales. Para diámetros mayores o perforaciones profundas que requieran control direccional, las brocas de botón con un diseño de cara adecuado siguen siendo la selección correcta.
En formaciones de roca dura, una broca de martillo en cabeza de calidad suele conseguir De 100 a 500 metros de vida útil por barrena, que depende principalmente de la abrasividad de la formación (CAI), la selección del grado del botón y la eficacia del lavado. La aplicación de un programa de reafilado de botones - El afilado de los botones antes de que los planos de desgaste superen los 50% del diámetro del botón - puede prolongar la vida útil hasta 30% y es la práctica de mantenimiento de mayor rendimiento disponible en las operaciones de perforación de roca dura.
