Las brocas de botón para martillo en cabeza son unas de las más utilizadas herramientas de perforación de rocas en minería, canteras, construcción y excavación de túneles. Conocidas por su alto índice de penetración y su excelente durabilidad, desempeñan un papel clave en sistemas de perforación con martillo en cabeza.
En esta guía le explicaremos qué es una broca de martillo, cómo funciona, su aplicaciones, consejos de mantenimiento, y responder a las preguntas más frecuentes para ayudarle a elegir y utilizar la broca de botón adecuada para su proyecto de perforación.

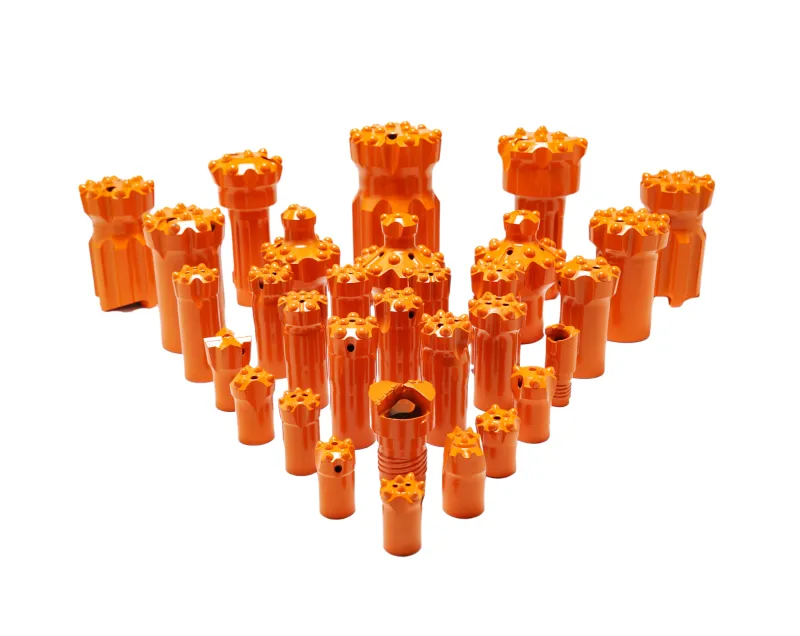

¿Qué es una broca de botón Top Hammer?
A broca de botón de martillo en cabeza es una broca de perforación de rocas diseñada para top martillo perforador, La energía de impacto se genera en la parte superior de la sarta de perforación y se transmite a través de las barras de perforación a la broca. brocas de botón para perforación de rocas para formaciones rocosas de dureza media a alta.
El bit suele constar de:
Una alta resistencia cuerpo de la broca de acero aleado
Botones de carburo de tungsteno (esférica, balística o semibalística)
Orificios de descarga para circulación de aire o agua
En comparación con las brocas DTH, las brocas de martillo en cabeza son ideales para profundidades de perforación más cortas, ciclos de perforación más rápidos y operaciones de perforación en superficie o subterráneas.
Características principales:
Alto índice de penetración
Excelente resistencia a los impactos
Adecuado para formaciones rocosas duras y abrasivas
Fácil de rectificar y mantener

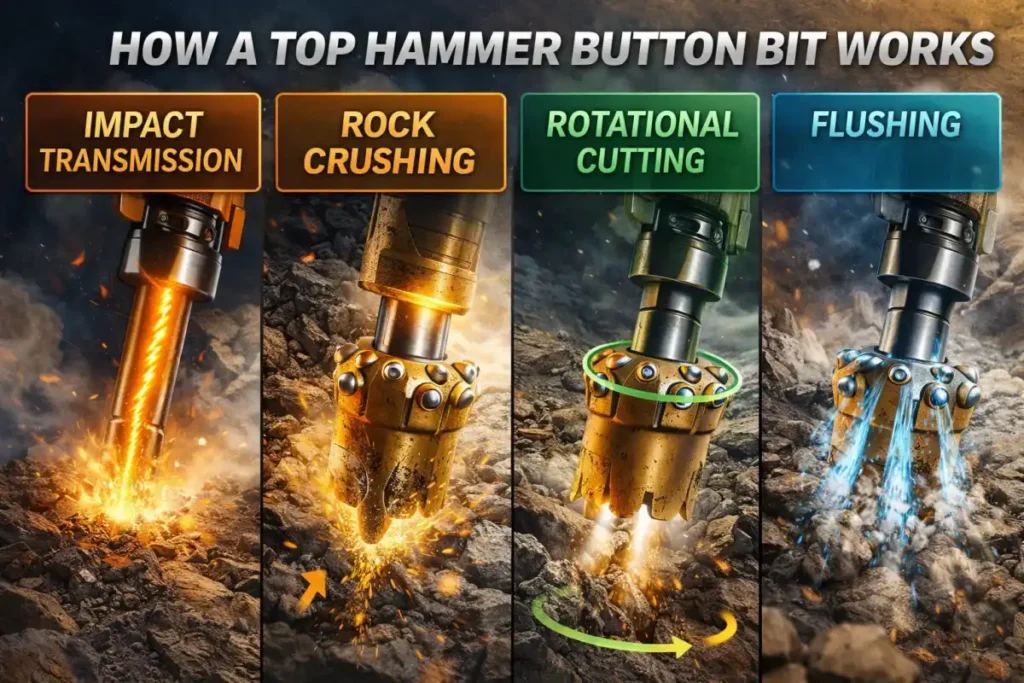

¿Cómo funciona una broca de botón Top Hammer?
Comprender cómo funciona una broca de martillo en cabeza En resumen, una broca de martillo en cabeza funciona mediante la combinación de los siguientes elementos impacto, rotación y lavado eficaz.
Impacto Transmisión de energía
En la perforación con martillo en cabeza, la perforadora genera energía de impacto de alta frecuencia. Esta energía viaja a través de la barra de perforación y alcanza el broca de botón de martillo en cabeza(normalmente de 2.000 a 5.000 golpes/min,200-500 julios por golpe).
Romper rocas con botones de carburo de tungsteno
Cuando el impacto alcanza la broca, el botones de carburo de tungsteno golpean la superficie de la roca, creando grietas y fracturas. Estos botones están diseñados específicamente para resistir grandes impactos y abrasiones.
Rotación para un corte eficaz
Al mismo tiempo, la barra de perforación gira, lo que permite a la broca golpear continuamente superficies rocosas nuevas. Esta rotación garantiza(normalmente entre 50 y 150 rpm, la broca gira ~5-15° por golpe):
Uso de botones de uniforme
Penetración estable
Mayor precisión de perforación
Lavado de esquejes de roca
El aire o el agua fluyen a través de los orificios de lavado para eliminar los recortes de roca, enfriar la broca y evitar que se atasque. Un lavado adecuado es fundamental para martillo perforador de alto rendimiento.
Esta acción combinada permite penetración rápida, perforación estable y larga vida útil de la broca.
Aplicaciones de las brocas de martillo en cabeza
Las brocas de botón de martillo en cabeza se utilizan ampliamente en múltiples industrias y escenarios de perforación.
Estos botones funcionan mejor en granito, basalto, caliza y otras formaciones rocosas duras o abrasivas, lo que las convierte en una opción fiable para los contratistas de perforación profesionales.
Industria minera
Perforación de producción
Perforación de barrenos
Perforación exploratoria
Canteras
Taladrado en banco
Extracción de piedra dimensional
Producción agregada
Construcción e infraestructuras
Perforación de cimientos
Construcción de carreteras y puentes
Estabilización de taludes
Túneles e ingeniería subterránea
Taladrado frontal
Atornillado de rocas
Anclaje
Cómo mantener una broca de martillo de punta
Adecuado mantenimiento de brocas de martillo en cabeza pueden reducir significativamente los costes de perforación y prolongar la vida útil de la broca.
1.Limpieza e inspección diaria/después de cada uso
Limpiar a fondo después de cada turno u operación de perforación: Elimine el polvo de roca, los recortes, los residuos y el barro de la cara de la broca, los botones, los orificios de lavado y las roscas utilizando aire comprimido, agua o un cepillo de alambre. Los orificios de lavado obstruidos reducen la refrigeración y la evacuación de recortes, lo que provoca un sobrecalentamiento y un desgaste más rápido.
Inspección visual:
- Compruebe si los botones de metal duro están aplanados, redondeados, astillados, agrietados o con forma de hongo.
- Observe el cuerpo de la broca (cara y calibre) en busca de grietas, desgaste o lavado de acero (erosión alrededor de los botones).
- Examine las roscas en busca de daños, gripado, picaduras o agarrotamiento - aplique lubricante antiagarrotamiento en las roscas antes de volver a utilizarlas o almacenarlas.
- Mida el saliente/altura del botón si es posible (muchos fabricantes proporcionan límites de desgaste).
Señales de que es hora de rectificar (no espere a que esté muy desgastado):
- Botones planos o en forma de hongo (índice de penetración reducido).
- Aumento de las vibraciones o “traqueteo”.”
- ROP (velocidad de penetración) más lenta.
- Más polvo o recortes más pequeños (volver a perforar el mismo material).
- La cara de acero empieza a entrar en contacto con el fondo rocoso.
2. Reafilado regular: el mantenimiento más importante
El rectificado restaura el perfil original del botón (esférico, balístico, etc.), restaura los bordes afilados y puede prolongar la vida útil de la broca. 3-10 veces en comparación con los bits no conectados a tierra.
Cuándo moler: Normalmente después de 200-600 metros perforados (depende de la abrasividad de la roca - la roca más blanda permite intervalos más largos; la roca muy abrasiva necesita un afilado frecuente). Algunas brocas modernas (p. ej., Sandvik Autobit) prolongan considerablemente el primer intervalo.
Cómo se hace:
- Utilice copas/ruedas de diamante en amoladoras neumáticas manuales (por ejemplo, modelos Sandvik, Epiroc o CME) o semiautomáticas estacionarias para talleres de gran volumen.
- Esmerile cada botón para igualar la forma y el saliente originales - siga las directrices del fabricante en cuanto a ángulo y profundidad.
- Enfriar con agua durante el afilado para evitar el sobrecalentamiento del carburo.
- Después de rectificar, limpie e inspeccione de nuevo.
Ejemplo de frecuencia (de operaciones reales): Primer triturado tras ~400 m, segundo tras otros 200-300 m.
- Un reafilado adecuado evita el astillado del botón (el modo de fallo más común cuando se taladra en exceso).
3.Funcionamiento correcto para reducir el desgaste
- Adaptar el diseño de la broca (forma del botón, contorno de la cara, tipo de rosca) a las condiciones de la roca.
- Optimizar los parámetros de perforación: Corregir la presión de avance, la velocidad de rotación (normalmente entre 50 y 150 rpm), la energía de impacto y el volumen/presión de lavado: demasiado o demasiado poco provoca un desgaste excesivo.
- Evite el martilleo libre (golpear sin contacto con la roca), ya que puede provocar la pérdida o el agrietamiento del botón.
- Utilice un buen enjuague (aire o agua) para eliminar rápidamente los esquejes.
4.Almacenamiento y manipulación
- Guárdelo en un lugar seco y limpio para evitar la oxidación o la corrosión.
- Evite dejar caer o golpear la broca.
- Aplique lubricante para roscas antes de conectar las varillas.
- Rota las brocas en el inventario para usar primero las más antiguas.
Un buen mantenimiento garantiza brocas de botón para martillo en cabeza ofrecen un rendimiento constante durante toda su vida útil.
Tabla de referencia rápida: Lista de comprobación de mantenimiento
| Tarea | Frecuencia | Por qué es importante | Herramientas/Notas |
|---|---|---|---|
| Punto limpio | Después de cada uso/turno | Evita la obstrucción y el sobrecalentamiento | Aire/agua, cepillo |
| Inspección visual | Diariamente / después de cada hoyo | Detectar el desgaste a tiempo | Busque botones planos, daños en el hilo |
| Botones de rebobinado | Cada 200-600 m (típico) | Restaura la nitidez y prolonga la vida útil 3-10× | Molinillo de copa de diamante, siga el perfil |
| Lubricación de roscas | Antes de cada conexión | Previene las convulsiones y los ataques | Compuesto antiadherente |
| Sustituir bit | Cuando los botones se agrietan/se pierden, el cuerpo se lava, o después de múltiples reafilados. | Seguridad y eficacia | Alcanzar los límites de desgaste del fabricante |
Broca de botón para martillo en cabeza vs martillo DTH
La broca de botones de martillo superior funciona recibiendo ondas de choque rápidas y potentes del martillo de superficie, triturando la roca con botones de carburo superduro, mientras que la rotación y el lavado con aire/agua mantienen el agujero limpio y progresando. Es un sistema rápido y eficaz para muchas aplicaciones de perforación de superficie y subterránea.
| Característica | Broca de botón Top Hammer | Martillo DTH (Down-The-Hole) |
|---|---|---|
| Ubicación del martillo | Parte superior de la barra de perforación | Directamente detrás de la broca |
| Transferencia de energía | Varillas pasantes (pierde eficacia en agujeros profundos) | Directo a la broca → mejor rendimiento en perforaciones profundas |
| Profundidad de perforación típica | 3-30 m (alargaderas) | 10-100+ m |
| Diámetro del orificio | 32-127 mm | 89-254+ mm |
| Mecanismo de rotura primario | Impacto de alta frecuencia + rotación | Menor frecuencia pero mayor impacto energético |
| Lo mejor para | Agujeros cortos-medios, alta velocidad, diámetros pequeños | Agujeros profundos, perforación más recta |
Conclusión
Las brocas de martillo en cabeza son herramientas esenciales para la perforación eficaz de rocas. Al comprender cómo funcionan las brocas de martillo en cabeza, eligiendo el diseño adecuado y siguiendo unas prácticas de mantenimiento apropiadas, los operadores de perforación pueden lograr una mayor productividad y un menor coste por metro.
Si busca brocas de martillo perforador top fiables, La selección del proveedor adecuado y el diseño de la broca son tan importantes como su correcto funcionamiento.
Lectura relacionada:
Proceso de fabricación de brocas para perforación de rocas
Cuántos tipos de brocas de martillo en cabeza
Cómo elegir las brocas para martillo en cabeza adecuadas
PREGUNTAS FRECUENTES
Las brocas de martillo en cabeza se utilizan para perforación de rocas en minería, canteras, construcción y excavación de túneles, especialmente en formaciones rocosas de dureza media a alta.
Botones esféricos ofrecen una mayor resistencia al desgaste y una vida útil más larga
Botones balísticos proporcionan una penetración más rápida en rocas más blandas pero se desgastan más rápido
Sí. La mayoría de los brocas de botón de carburo de tungsteno pueden reafilarse varias veces para prolongar su vida útil.
Considéralo:
Dureza y abrasividad de la roca
Diámetro del orificio requerido
Potencia de perforación
Equilibrio deseado entre velocidad de penetración y vida útil de la broca
Las razones más comunes son:
Sobrealimentación
Lavado insuficiente
Selección incorrecta de bits
Rectificado tardío
