En la perforación de rocas, el rendimiento de la sarta de perforación depende de cada uno de sus componentes. La selección del barra de perforación cónica no es una mera cuestión de compatibilidad de máquinas, sino que determina directamente eficacia de la transferencia de energía de percusión, la rectitud de la perforación y la vida útil de su brocas cónicas.
Las dos normas dimensionales más utilizadas en la industria son la H22 y H25 barras de perforación cónicas. Aunque visualmente son similares, estas dos especificaciones están diseñadas para condiciones geológicas y operativas claramente diferentes. La elección de una varilla incorrecta puede provocar un fallo prematuro del vástago, una reducción de la velocidad de penetración y tiempos de inactividad innecesarios.
En RockHound, Nuestras barras de perforación cónicas se fabrican en dos calidades de acero de aleación de primera calidad. 23CrNi3Mo y 55SiMnMo - Cada uno de ellos ofrece un perfil de rendimiento distinto, adecuado para diferentes entornos de perforación. Comprender tanto la especificación dimensional (H22 frente a H25) como el grado del material es esencial para tomar la decisión correcta sobre el utillaje.
Esta guía ofrece una comparación clara y técnicamente precisa para ayudar a los ingenieros de perforación, equipos de compras y supervisores de obra a seleccionar con confianza.
¿Qué es una barra de perforación cónica?
A barra de perforación cónica - también denominado acero para brocas cónicas - es una barra de acero hexagonal hueca que se utiliza junto con la pata de mano o de aire martillos neumáticos (como el YT24 o el YT28). A diferencia de los sistemas de acoplamiento roscado (R25, R32, T38), las barras cónicas se basan en un rectificado de precisión. conexión de vástago cónico - normalmente a 7°, 11° o 12° - para asentar y retener la broca.
La conexión cónica es inherentemente autoapretante: cada golpe de percusión de la perforadora de roca fuerza la broca más profundamente en el cono de la varilla durante el ciclo de impacto, creando un bloqueo mecánico seguro que se puede liberar rápidamente en el campo sin herramientas especializadas.
Principales ventajas del sistema cónico
- Alta eficacia de transferencia de energía de percusión para ciclos de perforación ligeros y medios
- Cambio rápido de bits capacidad sin acoplamientos roscados ni llaves
- Menor coste unitario en comparación con los sistemas de alargaderas totalmente roscadas
- Fiabilidad probada en aplicaciones de canteras, túneles y minería de superficie

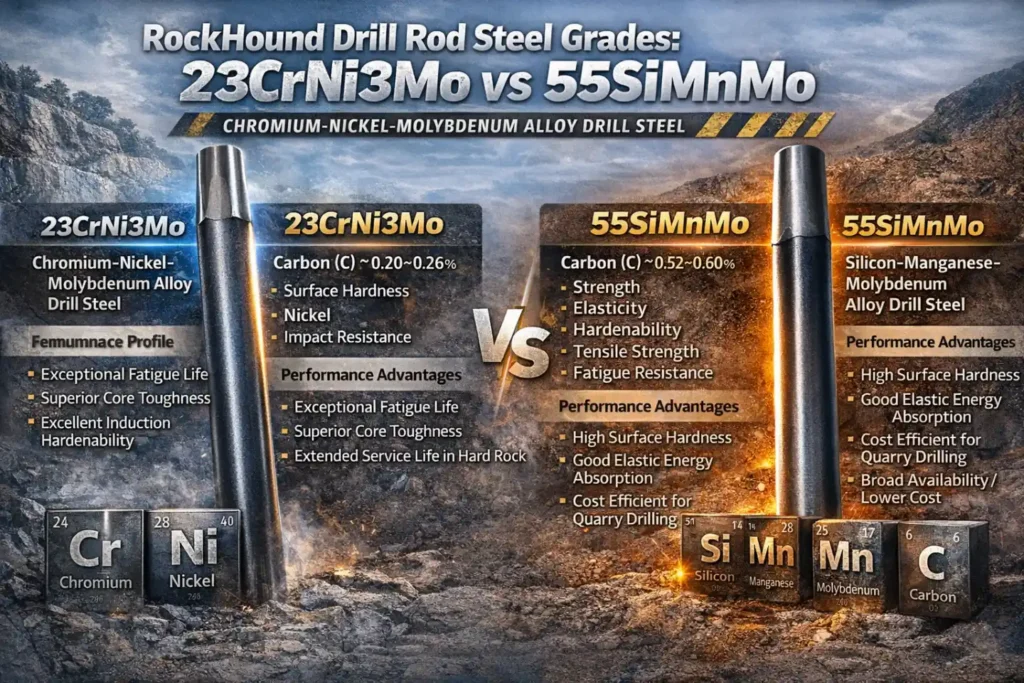

Grados de acero para barras de perforación RockHound: 23CrNi3Mo vs 55SiMnMo
Antes de comparar las dimensiones H22 y H25, es importante comprender los dos grados de acero de aleación que RockHound utiliza en la fabricación de varillas. El grado de material determina el modo en que la varilla absorbe y transmite la energía de percusión, resiste el agrietamiento por fatiga y soporta el esfuerzo de torsión, todo ello independientemente del tamaño hexagonal de la varilla.
23CrNi3Mo - Acero aleado al cromo, níquel y molibdeno para perforación
23CrNi3Mo es un acero de alta aleación y bajo contenido en carbono de la familia del cromo-níquel-molibdeno. Está ampliamente reconocido como el material de primera calidad para barras de perforación de alto rendimiento en entornos mineros exigentes.
Perfil de composición del material
- Carbono (C): ~0,20-0,26% - El bajo contenido en carbono permite una tenacidad y soldabilidad superiores
- Cromo (Cr): Proporciona dureza superficial y resistencia a la corrosión
- Níquel (Ni): Mejora significativamente la tenacidad del núcleo y la resistencia al impacto en profundidad
- Molibdeno (Mo): Mejora la templabilidad y la resistencia a la fatiga a altas temperaturas
Ventajas de rendimiento
- Excepcional resistencia a la fatiga: La aleación Ni-Mo proporciona una resistencia excepcional a la fisuración por fatiga dinámica, el principal modo de fallo en la perforación por percusión.
- Resistencia superior del núcleo: La alta tenacidad al impacto del cuerpo de la barra evita la fractura frágil bajo cargas de golpe de alta frecuencia.
- Excelente templabilidad por inducción: Permite endurecer la superficie exterior hasta valores Rockwell elevados, manteniendo al mismo tiempo un núcleo resistente y dúctil, ideal para el perfil de tensión de compresión de las barras de percusión.
- Vida útil prolongada: Especialmente en aplicaciones de perforación profunda y formaciones de roca dura, donde los ciclos de tensión de las barras son más elevados.
- Consistencia bajo ciclos térmicos: Mantiene las propiedades mecánicas incluso bajo el calor generado por los taladros neumáticos de alto rendimiento
Limitaciones
- Mayor coste del material: El contenido de níquel hace que 23CrNi3Mo sea más caro por unidad que los grados de aleación estándar
- Sensibilidad al plazo de entrega: El suministro de tochos de acero de aleación de níquel de alta calidad puede estar sujeto a la variabilidad de la cadena de suministro.
- Se adapta mejor a las aplicaciones de alta tensión: En entornos de roca blanda con brocas ligeras, es posible que las propiedades superiores del 23CrNi3Mo no se aprovechen al máximo, lo que lo convierte en una especificación excesiva para proyectos sensibles al presupuesto.
Recomendación RockHound: 23CrNi3Mo es la calidad preferida para Varillas H25 se utilizan en minería de roca dura (granito, cuarcita, mineral de hierro), aplicaciones de perforación profunda y operaciones con perforadoras de alto rendimiento (YT27/YT28/YT29) en las que la duración a la fatiga es el principal factor de rendimiento.
55SiMnMo - Acero aleado al silicio, manganeso y molibdeno para perforación
55SiMnMo es una aleación de acero para muelles al silicio, manganeso y molibdeno, con un contenido de carbono de medio a alto. Es un material rentable y ampliamente probado para barras de perforación cónicas utilizadas en operaciones de perforación de servicio ligero a medio.
Perfil de composición del material
- Carbono (C): ~0,52-0,60% - El mayor contenido de carbono proporciona una gran dureza y resistencia al desgaste
- Silicio (Si): Mejora la fuerza, la elasticidad y la resistencia a la descarburación durante el tratamiento térmico.
- Manganeso (Mn): Mejora la templabilidad y aumenta la resistencia a la tracción
- Molibdeno (Mo): Refina la estructura del grano y mejora la resistencia a la fatiga
Ventajas de rendimiento
- Elevada dureza superficial: El elevado contenido de carbono y silicio permite que la varilla alcance una dureza excelente tras el tratamiento térmico, ofreciendo una gran resistencia al desgaste abrasivo en el vástago y el cuerpo de la varilla.
- Buena absorción de energía elástica: El contenido de silicio confiere al acero un comportamiento elástico, lo que permite a la varilla absorber y transmitir eficazmente la energía de percusión en aplicaciones de agujeros cortos.
- Rentabilidad: El coste de la aleación es significativamente inferior al de 23CrNi3Mo, lo que la convierte en la opción más práctica para la adquisición de grandes volúmenes o para proyectos con presupuestos de utillaje más ajustados.
- Tenacidad adecuada para ciclos de trabajo ligeros: Rendimiento fiable cuando se combina con el peso de la broca y la dureza de la roca adecuados.
- Amplia disponibilidad: Los aceros aleados al silicio-manganeso están disponibles en todo el mundo, lo que reduce los plazos de entrega y el riesgo de abastecimiento.
Limitaciones
- Menor tenacidad al impacto en comparación con los grados de aleación de Ni: El mayor contenido de carbono reduce la ductilidad, lo que hace que 55SiMnMo sea más susceptible a la fractura frágil bajo cargas dinámicas extremas.
- Reducción de la vida a fatiga en aplicaciones profundas o de roca dura: Bajo percusión sostenida de alta frecuencia en roca dura (f ≥ 12), las barras de 55SiMnMo muestran una iniciación de grietas por fatiga más rápida en los puntos de concentración de tensiones (zona de transición del vástago)
- Menos adecuado para taladros de alto rendimiento: La combinación de barras de 55SiMnMo con brocas neumáticas pesadas que funcionan a la máxima energía de soplado aumenta el riesgo de fallo prematuro del vástago.
Recomendación RockHound: 55SiMnMo es ideal para Varillas H22 se utiliza en canteras, corte de piedra dimensional y perforación de barrenos de poca profundidad en rocas blandas a medias (f ≤ 8), donde su rentabilidad y rendimiento adecuado a la fatiga aportan un gran valor.
Comparación de calidades de acero
| Propiedad | 23CrNi3Mo | 55SiMnMo |
|---|---|---|
| Contenido de carbono | Bajo (~0,23%) | Media-alta (~0,55%) |
| Resistencia del núcleo | Excelente | Moderado |
| Dureza de la superficie | Alta | Alta |
| Fatiga Vida | Superior | Adecuado |
| Resistencia a los impactos | Muy alta | Moderado |
| Riesgo de fragilidad | Bajo | Moderado (en carga extrema) |
| Coste | Premium | Rentable |
| Varilla mejor combinada | H25 | H22 |
| Roca recomendada (valor f) | f = 10-18 | f ≤ 8 |
| Mejor tipo de taladro | YT27, YT28, YT29 | YT24, martillos neumáticos ligeros |
Descubrir la lectura:Proceso de fabricación de barras de perforación cónicas
Barra de perforación cónica H22: Resumen técnico
En H22, designado por su Sección hexagonal de 22 mm (medido a través de planos), es la opción ligera estándar dentro de la gama de acero para brocas cónicas RockHound.
Especificaciones
| Parámetro | Detalle / Especificación |
|---|---|
| Tamaño hexadecimal | 22 mm (a través de pisos) |
| Dimensiones estándar del vástago | 22 mm × 108 mm |
| Grado de acero recomendado | 55SiMnMo |
| Diámetro del orificio de lavado | 6-8 mm (agujero central) |
| Ángulos cónicos aplicables | 7°, 11°, 12° |
| Longitudes estándar | 800 mm - 3.600 mm |
Condiciones ideales de aplicación
La varilla H22 está optimizada para formaciones rocosas de blandas a semiduras - caliza, pizarra, arenisca y esquisto blando - con un Coeficiente de dureza Protodyakonov (valor f) de f ≤ 8. Su reducida masa transversal la convierte en la opción preferida para la perforación manual controlada por el operario, donde minimizar el peso de la herramienta es fundamental para reducir la fatiga durante los turnos de perforación vertical u horizontal sostenidos.
Industrias primarias: explotación de canteras, elaboración de piedra dimensional, rotura secundaria, perforación de pozos poco profundos.
Nota de campo: Las barras RockHound H22 en 55SiMnMo ofrecen el equilibrio óptimo entre rentabilidad y rendimiento en el campo para operaciones de cantera en las que la portabilidad y el cambio rápido de la broca son la prioridad operativa.
Certificación de la barra de perforación cónica H22
Barra de perforación cónica H25: Resumen técnico
En H25, designado por su Sección hexagonal de 25 mm, es el producto más resistente de la gama de barras de perforación cónicas RockHound, diseñado para entornos de perforación de alto impacto y alto par.
Especificaciones
| Parámetro | Detalle |
|---|---|
| Tamaño hexadecimal | 25 mm (a través de pisos) |
| Dimensiones estándar del vástago | 25 mm × 108 mm / 25 mm × 159 mm |
| Grado de acero recomendado | 23CrNi3Mo |
| Diámetro del orificio de lavado | 8-10 mm (agujero central) |
| Ángulos cónicos aplicables | 7°, 11°, 12° |
| Longitudes estándar | 800 mm - 4.800 mm |
Condiciones ideales de aplicación
La varilla H25 está diseñada para formaciones rocosas de dureza media a muy dura - granito, basalto, cuarcita y mineral de hierro - con un Coeficiente de dureza Protodyakonov de f = 10 a f = 18. Su mayor sección transversal proporciona rigidez torsional y resistencia a la flexión, La varilla puede soportar la agresiva energía de golpe de las perforadoras neumáticas más pesadas sin pandeo, latigazos ni fatiga prematura del vástago.
Industrias principales: minería de roca dura, excavación de túneles subterráneos, perforación de pozos de voladura en superficie, extracción de mineral de hierro y granito.
Nota de campo: Las varillas RockHound H25 en 23CrNi3Mo están diseñadas para maximizar la vida útil en los entornos de roca dura más exigentes, reduciendo los costes de perforación por metro al ampliar significativamente los intervalos de cambio de varilla.
H22 vs H25: Comparación completa de especificaciones
| Característica | H22 (RockHound) | H25 (RockHound) |
|---|---|---|
| Sección transversal hexagonal | 22 mm | 25 mm |
| Grado de acero recomendado | 55SiMnMo | 23CrNi3Mo |
| Resistencia a la flexión | Moderado | Alta |
| Rigidez torsional | Estándar | Mejorado |
| Dureza de la roca (valor f) | f ≤ 8 | f = 10-18 |
| Profundidad óptima de perforación | Hasta 4-5 m | 5-12 m |
| Gama de energía percusiva | Taladros ligeros | Taladros pesados / de alto rendimiento |
| Martillos compatibles | YT24, martillos neumáticos ligeros | YT27, YT28, YT29 |
| Fatiga Vida | Bueno (55SiMnMo) | Superior (23CrNi3Mo) |
| Coste por unidad | Baja | Más alto |
| Industria típica | Canteras, corte de piedra | Minería, excavación de túneles, voladuras de roca dura |
Factor crítico de compatibilidad: Coincidencia de ángulos cónicos
Independientemente del tamaño de la varilla o del grado de acero seleccionado, el el ángulo cónico de la varilla debe coincidir exactamente con el ángulo cónico de la broca. Se trata de un requisito de compatibilidad no negociable.
La falta de coincidencia de los ángulos cónicos - por ejemplo, montar una broca cónica de 7° en un vástago de 11° - provoca un asentamiento incompleto de la broca, pérdida de transferencia de energía de percusión, desgaste acelerado del vástago y riesgo de desprendimiento de la broca en el orificio durante la retracción.
Ángulos cónicos estándar
- 7° Taper: El estándar mundial más ampliamente adoptado. Ofrece un equilibrio óptimo entre la fuerza de retención de la broca y la facilidad de extracción. Recomendado para la mayoría de las aplicaciones de minería y canteras.
- 11° / 12° Conicidad: Se aplica en condiciones de roca más dura o en barrenos más profundos donde se requiere un ángulo de asiento más agresivo para evitar la pérdida de la broca durante la retirada del vástago.
Verifique siempre la especificación del cono tanto en el vástago de la varilla como en el collarín de la broca antes del despliegue.

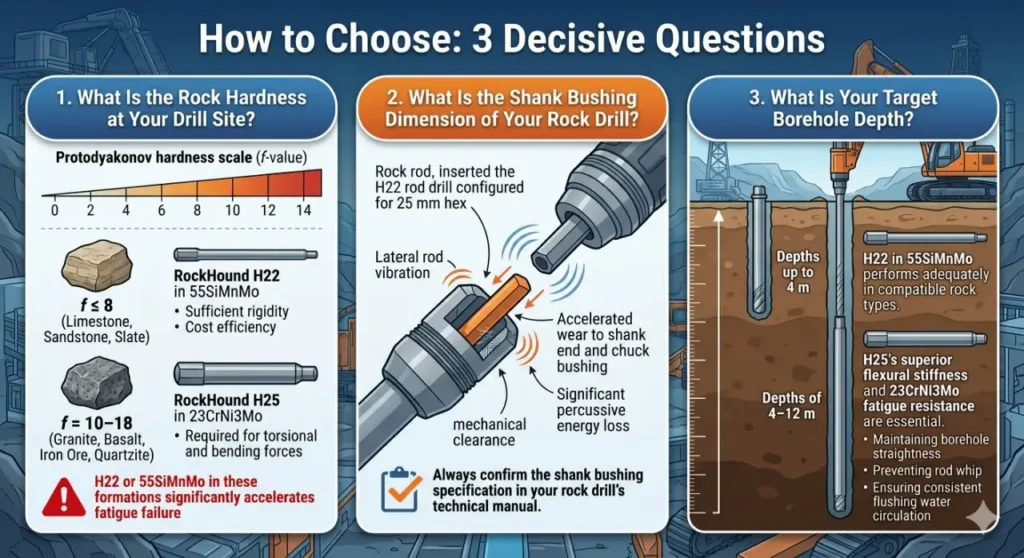

Cómo elegir: 3 preguntas decisivas
1. ¿Cuál es la dureza de la roca en el lugar de perforación?
Utilice la Escala de dureza de Protodyakonov (valor f) como principal criterio de selección:
- f ≤ 8 (Caliza, Arenisca, Pizarra): RockHound H22 en 55SiMnMo ofrece suficiente rigidez y rentabilidad.
- f = 10-18 (Granito, Basalto, Mineral de hierro, Cuarcita): RockHound H25 en 23CrNi3Mo para soportar las fuerzas de torsión y flexión inherentes a las condiciones de roca dura. El uso de H22 o 55SiMnMo en estas formaciones acelera considerablemente el fallo por fatiga.
2. ¿Cuál es la dimensión del buje del vástago de su martillo perforador?
Su taladro de roca mandril y casquillo del vástago se mecanizan con un tamaño hexagonal específico. La inserción de una varilla H22 en una broca configurada para un hexágono de 25 mm crea una holgura mecánica dentro del portabrocas, lo que provoca:
- Vibración lateral de la barra durante cada ciclo de impacto
- Desgaste acelerado del extremo del vástago y del casquillo del mandril
- Pérdida significativa de energía de percusión por golpe
Confirme siempre la especificación del casquillo del vástago en el manual técnico de su perforadora de rocas antes de realizar un pedido de varillas.
3. ¿Cuál es la profundidad de perforación deseada?
- Profundidades de hasta 4 m: H22 en 55SiMnMo se comporta adecuadamente en tipos de roca compatibles.
- Profundidades de 4-12 m: La superioridad del H25 rigidez a la flexión combinado con el resistencia a la fatiga de 23CrNi3Mo es esencial para mantener la rectitud de la perforación, evitar el latigazo de la varilla y garantizar una circulación constante del agua de lavado hacia la cara de la broca.
Resumen: Guía de selección RockHound
La decisión entre H22 y H25, junto con el grado de acero correcto, no tiene que ver con qué varilla es universalmente superior. Se trata de Adaptación tanto de las especificaciones dimensionales como de la calidad del material a sus requisitos geológicos y operativos específicos..
Elija RockHound H22 (55SiMnMo) cuando:
- La dureza de la roca es f ≤ 8
- La movilidad del operario y la reducción del peso de la herramienta son prioridades clave
- La profundidad de perforación no supera los 4 metros
- Su perforadora de roca está clasificada para trabajos ligeros (clase YT24)
- El presupuesto del proyecto requiere un utillaje de coste optimizado
Elija RockHound H25 (23CrNi3Mo) cuando:
- La dureza de la roca es f = 10 o superior
- La explotación implica la extracción de roca dura, la excavación de túneles o la perforación de pozos profundos.
- La profundidad de perforación supera los 4-5 metros
- Utiliza taladradoras neumáticas de gran potencia (YT27/YT28/YT29)
- La máxima vida útil y el menor coste por contador son las prioridades de rendimiento
El uso de la barra de perforación cónica RockHound correctamente especificada, tanto en lo que respecta a las dimensiones estándar como al grado de acero, reduce los costes de herramientas, disminuye los índices de fallo de la barra y maximiza la productividad de perforación por turno.
¿Necesita ayuda para seleccionar la barra de perforación cónica RockHound adecuada para las condiciones de su obra?
Contacte con nuestro equipo técnico con su tipo de roca, modelo de perforación y profundidad objetivo, le especificaremos la combinación adecuada de dimensión de varilla y grado de acero para su operación.
Producción conexa
Barra de perforación H19
Barra de perforación H22
Barra de perforación H25
PREGUNTAS FRECUENTES
23CrNi3Mo es un acero de aleación de níquel, cromo y molibdeno con bajo contenido en carbono que ofrece una resistencia al núcleo y a la fatiga superiores, ideal para aplicaciones en roca dura y perforaciones profundas. 55SiMnMo es una aleación de silicio-manganeso con un contenido medio-alto de carbono que ofrece una gran dureza superficial y rentabilidad, y es la más adecuada para perforaciones ligeras y medias en formaciones más blandas.
Sólo si ambos componentes comparten un ángulo de conicidad idéntico (por ejemplo, 7° en ambos). Tenga en cuenta que las barras H25 tienen un diámetro de cuerpo mayor, por lo que debe asegurarse de que el diámetro de calibre de la broca proporcione suficiente holgura anular para un lavado eficaz de los recortes durante el ciclo de perforación.
La rotura del vástago suele deberse a la utilización de un vástago de tamaño inferior (H22) en una máquina cuya energía de golpe supera los límites de diseño del vástago, o a un desajuste dimensional entre el mandril y el vástago. El cambio a un H25 en 23CrNi3Mo y la comprobación de la compatibilidad del casquillo del vástago suelen resolver los fallos recurrentes por fatiga del vástago.
Las barras RockHound H22 están disponibles desde 800 mm hasta 3.600 mm. Las barras H25, debido a su mayor rigidez estructural, están disponibles hasta 4.800 mm con longitudes personalizadas disponibles bajo pedido.
Para la explotación estándar de canteras de piedra caliza o arenisca con perforadoras de la clase YT24, el Varilla 55SiMnMo H22 ofrece la mejor relación calidad-precio, con una vida útil adecuada a la fatiga, una gran dureza superficial y un menor coste por metro perforado en comparación con las alternativas de calidad superior.
