Descripción del producto

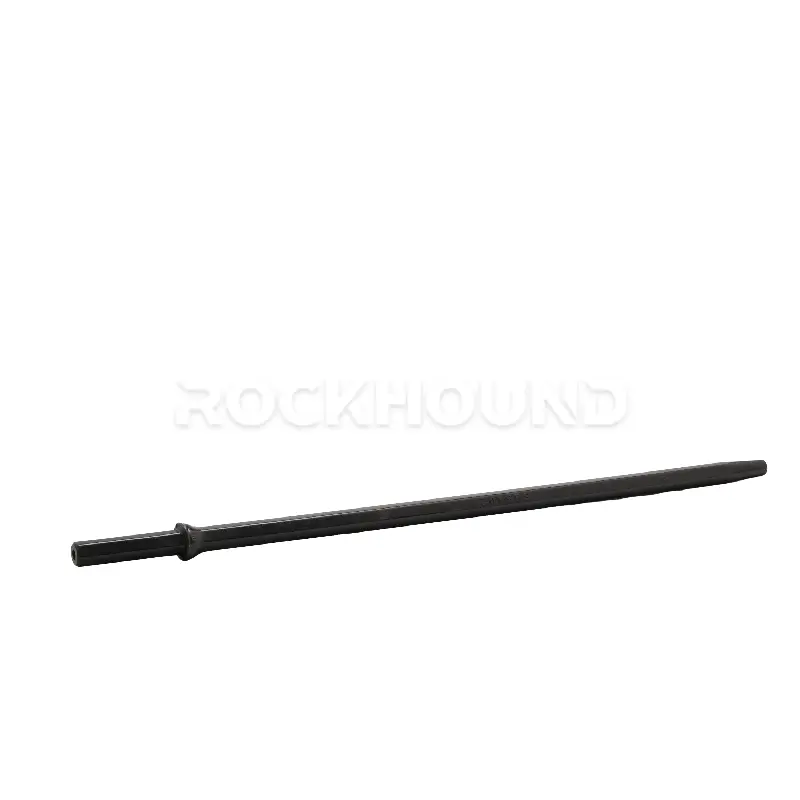

RockHound H22x108mm Varilla cónica de taladro de 7 grados is engineered for high-intensity rock drilling applications. Designed with a standard H22 hexagonal shank (7/8″) and a precise 7° taper angle, this rod ensures a secure connection and optimal energy transfer to the broca.
The core advantage lies in its material: ZK22CrNi3Mo High-Alloy Steel. This premium material provides the perfect balance of hardness and toughness, significantly reducing the risk of breakage and extending the service life even in the hardest rock formations. Whether you are using hand-held jackhammers or pneumatic rock drills, our taper barras de perforación deliver the reliability you need.
Características principales
Premium ZK22CrNi3Mo Material: Advanced alloy steel ensures high impact toughness and excellent fatigue resistance.

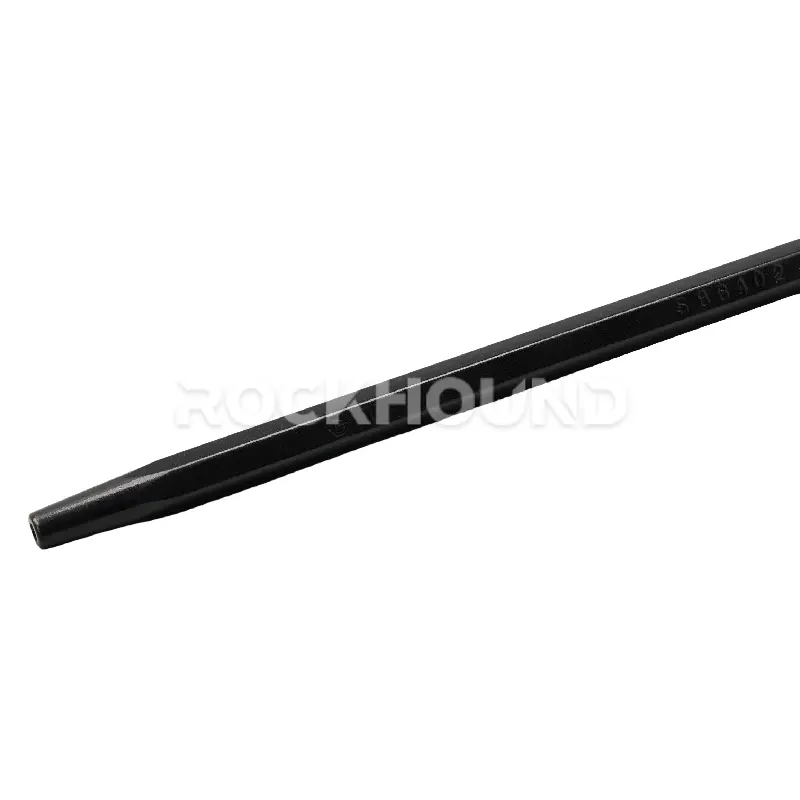

Precision 7° Taper: Specifically designed for a tight fit with 7-degree tapered button or chisel bits, preventing detachment during operation.

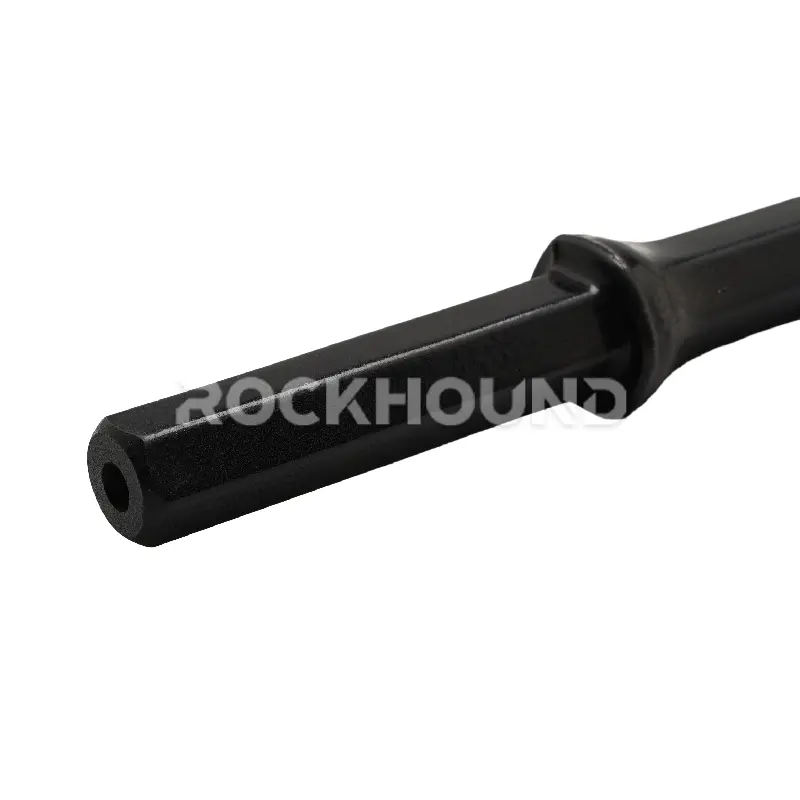

Optimized Shank Design: Standard H22mm x 108mm shank compatible with most pneumatic and hydraulic rock drills.
Full Range of Lengths: Available from 500mm (1’5/8″) up to 8000mm (26’3″) to suit various drilling depths.
Anti-Corrosion Finish: Treated to withstand harsh underground and outdoor environments.
Ver: Comparación de materiales de barras de perforación de rocas:23CrNiMo vs Sanbar64
Especificaciones técnicas
| 22mm (7/8″) Taper Rod – H22×108mm Shank, 7° Taper | ||||||
|---|---|---|---|---|---|---|
| Longitud (mm) | Length (ft/in) | Vástago | Ángulo del cono | Código del producto | Peso (kg) | |
| 500 | 1′ 5/8″ | H22×108mm | 7° | 236-2205-8197 | 1.5 | |
| 800 | 2′ 7 1/2″ | H22×108mm | 7° | 236-2208-8197 | 2.4 | |
| 1000 | 3′ 3 3/8″ | H22×108mm | 7° | 236-2210-8197 | 3.0 | |
| 1200 | 3′ 11 1/4″ | H22×108mm | 7° | 236-2212-8197 | 3.6 | |
| 1500 | 4′ 11 1/8″ | H22×108mm | 7° | 236-2215-8197 | 4.5 | |
| 1800 | 5′ 10 7/8″ | H22×108mm | 7° | 236-2218-8197 | 5.5 | |
| 2000 | 6′ 6 3/4″ | H22×108mm | 7° | 236-2220-8197 | 6.1 | |
| 2200 | 7′ 2 5/8″ | H22×108mm | 7° | 236-2222-8197 | 6.7 | |
| 2500 | 8′ 2 3/8″ | H22×108mm | 7° | 236-2225-8197 | 7.6 | |
| 3000 | 9′ 10 1/8″ | H22×108mm | 7° | 236-2230-8197 | 9.1 | |
| 3500 | 11′ 5 3/4″ | H22×108mm | 7° | 236-2235-8197 | 10.6 | |
| 4000 | 13′ 1 1/2″ | H22×108mm | 7° | 236-2240-8197 | 12.1 | |
| 4500 | 14′ 9 1/8″ | H22×108mm | 7° | 236-2245-8197 | 13.6 | |
| 5000 | 16′ 4 5/8″ | H22×108mm | 7° | 236-2250-8197 | 15.1 | |
| 6000 | 19′ 8 1/4″ | H22×108mm | 7° | 236-2260-8197 | 18.2 | |
| 7000 | 22′ 11 5/8″ | H22×108mm | 7° | 236-2270-8197 | 21.2 | |
| 8000 | 26′ 3″ | H22×108mm | 7° | 236-2280-8197 | 24.2 | |
Aplicaciones
This 7-degree tapered drill steel is the preferred choice for:
Minería: Underground mining and surface blast hole drilling.
Canteras: Granite, marble, and limestone extraction.
Construcción: Road building, foundation work, and trenching.
Túneles: Efficient rock breaking and bolt hole drilling in tunneling projects.
Consejos de mantenimiento
Check Taper Surface: Before use, ensure the taper end is clean and free of burrs to maintain a perfect fit with the drill bit.
Lubricación: Regularly lubricate the shank end (H22x108mm) to reduce friction and wear inside the drill chuck.
Almacenamiento adecuado: Store rods in a dry environment and avoid stacking them directly on the ground to prevent rusting.
Monitor Straightness: Periodically check for rod bending; using a bent rod will increase vibration and shorten the life of both the rod and the drill.
How to Choose the Right Taper Rod?
1.Confirm Your Shank: Ensure your rock drill requires an H22 x 108mm shank. This is the industry standard for most medium-duty handheld drills.
2.Match the Taper Angle: This rod has a 7° taper. You must use it with a 7° tapered drill bit. (Using a 11° or 12° bit will cause immediate failure).
3.Select the Length (L): Start with a shorter rod (e.g., 800mm) for a starter hole, then progress to longer rods (e.g., 1800mm or 2500mm) as the hole deepens.
4.Rock Hardness: For extremely hard rock, the ZK22CrNi3Mo material is essential due to its high alloy content compared to standard carbon steel.

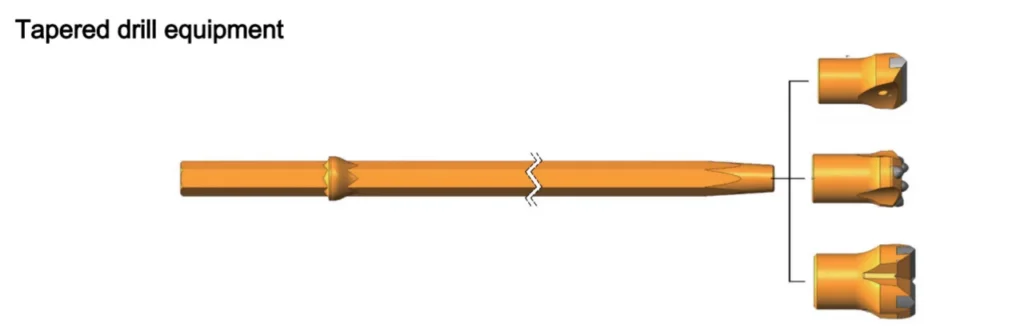

Related Taper Bits For 7° Taper Drill Rod
7Degree Taper Chisel Bit
RockHound Broca de cincel cónica de 7 grados está diseñado específicamente para la perforación de barrenos pequeños en minería, canteras y excavación de túneles. Fabricada con materiales ZK45CrNiMoV (45CrNiMoV) alloy steel, these bits offer exceptional fatigue strength and wear resistance.
Taper Button Bit 7 & 12°
RockHound Taper Button Bits están diseñadas específicamente para el taladrado de agujeros pequeños de alto rendimiento. A diferencia de las brocas estándar, éstas se forjan a partir de ZK45CrNiMoV (45CrNiMoV)-un acero de aleación de primera calidad conocido por su excepcional resistencia a la fatiga y al impacto.
PREGUNTAS FRECUENTES
ZK22CrNi3Mo es un acero aleado de alta calidad diseñado específicamente para la perforación de rocas. A diferencia del acero al carbono estándar, contiene níquel (Ni) y molibdeno (Mo), que proporcionan un rendimiento superior. resistencia al impacto y resistencia a la fatiga. Esto significa que es mucho menos probable que el vástago se parta bajo impactos de alta frecuencia, especialmente al perforar en formaciones rocosas duras o abrasivas.
No. Es fundamental que el ángulo de conicidad de la varilla coincida con el ángulo de conicidad de la broca. Si se utiliza una varilla de 7° con una broca de 11° ó 12°, el ajuste no será el adecuado, lo que provocará una pérdida de energía, una reducción de la velocidad de perforación y, probablemente, el atasco de la broca o la rotura del extremo cónico. Asegúrese siempre de que ambos 7 grados.
Debe empezar a perforar con una "varilla de arranque" más corta (por ejemplo, 600 mm u 800 mm) para garantizar un mejor control y precisión. A medida que se profundiza en el agujero, se cambia a barras progresivamente más largas (por ejemplo, 1600 mm, luego 2400 mm). Para perforaciones profundas en canteras, ofrecemos longitudes de hasta 8000mm (26'3").
Asegúrese de que las superficies cónicas tanto de la varilla como de la broca estén limpias, secas y libres de grasa. Antes de poner en marcha el taladro, golpee firmemente la broca en el vástago. Durante el funcionamiento, la fuerza de impacto del taladro apretará la conexión de forma natural. Si la broca se sigue cayendo, compruebe si el extremo cónico de 7° está desgastado; es posible que haya que cambiarlo.
Yes. While our 7-degree H22x108mm series is the most popular, we also manufacture rods with Conicidades de 11° y 12, as well as different shank sizes like H19 or H25. If you need a specific length not listed in our standard table (from 500mm to 8000mm), please contact our support team for a custom quote.
