RockHound Cónico Botones están diseñadas específicamente para el taladrado de agujeros pequeños de alto rendimiento. A diferencia de las brocas estándar, éstas se forjan a partir de ZK45CrNiMoV (45CrNiMoV)-un acero de aleación de primera calidad conocido por su excepcional resistencia a la fatiga y al impacto.
Combinadas con botones de carburo de tungsteno de alta densidad, estas brocas están diseñadas para soportar las condiciones más abrasivas de la roca, garantizando velocidades de penetración más rápidas y una vida útil significativamente más larga. Tanto si utiliza un cono de 7° para perforadoras neumáticas ligeras como un cono de 12° para perforadoras hidráulicas pesadas, nuestras brocas ofrecen la precisión y durabilidad que exige su proyecto.
Características principales
Material de alta calidad: Fabricado con ZK45CrNiMoV de acero aleado, que proporciona una resistencia superior a la rotura y el desgaste del cuerpo.
Diseño optimizado de los botones: Presenta un ángulo del botón de calibre de 40° para una rotura eficaz de las rocas y un lavado más suave.
Opciones de doble conicidad: Disponible en Conicidades de 7° y 12 para garantizar una compatibilidad perfecta con diversas barras de perforación cónicas.
Ingeniería de precisión: Cuerpos mecanizados mediante CNC y tratados térmicamente para una máxima integridad estructural.
Productividad mejorada: Diseñado para la “perforación de agujeros pequeños”, reduce la pérdida de energía y aumenta la velocidad de perforación en roca de dureza media a alta.
Ver:Proceso de fabricación de brocas para perforación de rocas

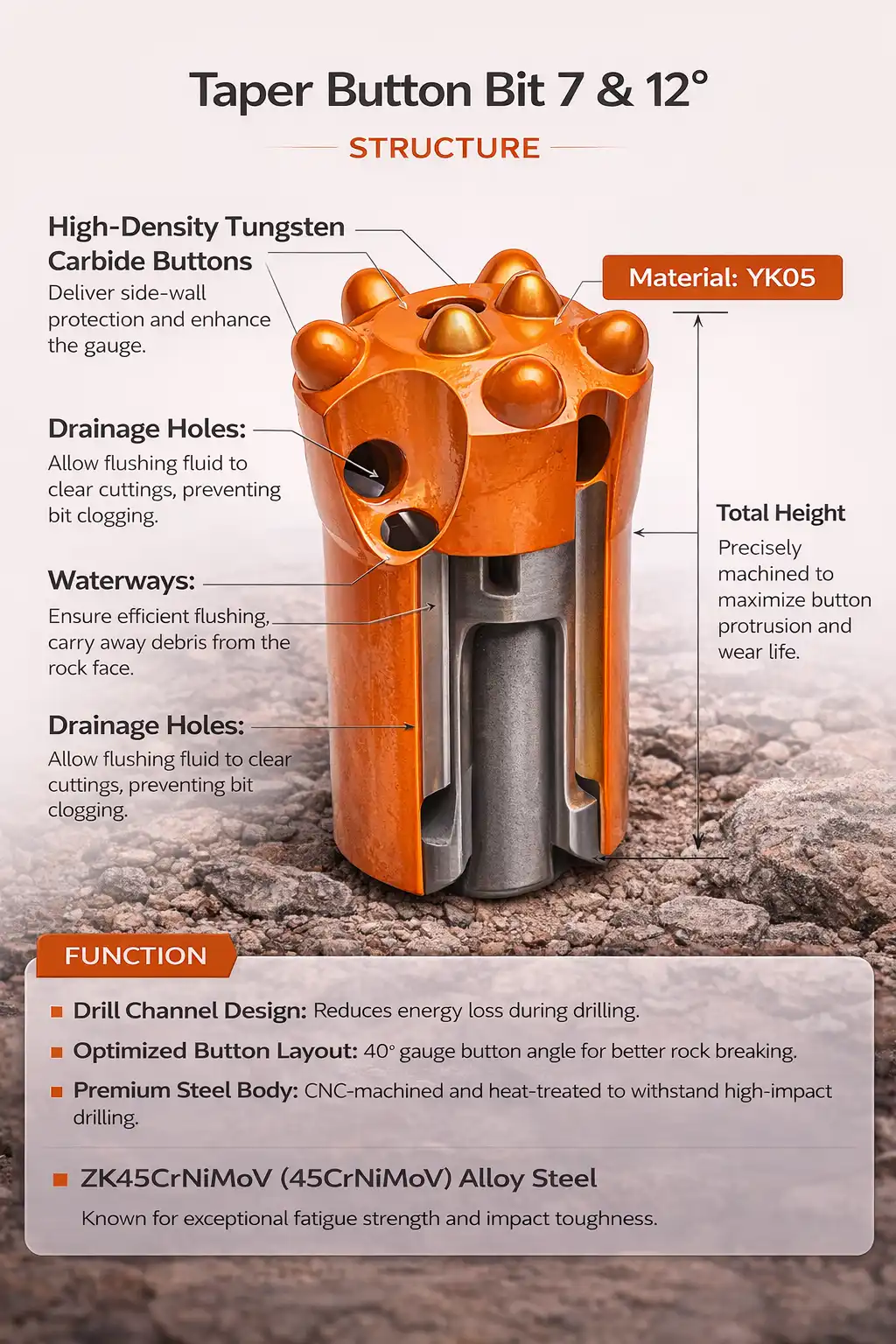

Estructura y función
| Componente | Material | Función principal |
|---|---|---|
| Agujero de descarga | — | Eliminación de residuos, refrigeración, liberación de presión |
| Ranura de descarga | — | Distribución de fluidos, eliminación de recortes |
| Botones de carburo de tungsteno | YK05 | Trituración de rocas, excepcional resistencia al desgaste en formaciones abrasivas |
| Cuerpo del bit | 45CrNiMoV | Soporte estructural, alta resistencia al impacto y a la fatiga |
| Conexión cónica | 45CrNiMoV | Transferencia eficiente de energía, conexión segura del vástago y transmisión del par motor |
Especificaciones técnicas
Bits cónicos Ejemplo de código:
| Código del producto | Diámetro (mm/pulgada) | Botones (Calibre × Centro) | Ángulo del medidor | Cónico | Peso (kg) |
|---|---|---|---|---|---|
| 141-3208-2264 | 32 mm (1 1/4″) | 6×7 / 2×7 | 40° | 12° | 0.3 |
| 142-3508-2264 | 35 mm (1 3/8″) | 6×8 / 2×7 | 40° | 12° | 0.3 |
| 141-3808-2764 | 38 mm (1 1/2″) | 6×9 / 2×8 | 40° | 7° | 0.4 |
| 141-4008-2764 | 40 mm (1 9/16″) | 6×9 / 2×8 | 40° | 7° | 0.4 |
| 141-4108-2764 | 41 mm (1 5/8″) | 6×9 / 2×8 | 40° | 7° | 0.4 |
| 141-4208-2764 | 42 mm (1 21/32″) | 6×9 / 2×8 | 40° | 7° | 0.5 |
Aplicación
Estas brocas cónicas son las preferidas para:
- Minería subterránea:Para taladrar agujeros con chorro de arena y taladrar agujeros para pernos.
- Canteras: Industria de la piedra dimensional y producción de áridos.
- Construcción: Construcción de túneles, obras viales y perforación de cimientos.
- Proyectos de agujeros pequeños: Diámetros de orificio pequeños entre 32 mm y 42 mm.
Mantenimiento
Regrind Timely: No espere a que los botones estén completamente planos. Rectificar los carburos cuando el desgaste alcance 1/3 del diámetro mantiene la eficacia.
Limpieza de enchufes: Antes de conectar a la varilla cónica, asegúrese de que el cono interno de la broca y el extremo de la varilla estén libres de residuos para evitar un fallo prematuro.
Descarga adecuada: Asegúrese siempre de que hay suficiente agua o aire a presión para eliminar los recortes y enfriar la cabeza de la broca.
Evite la perforación en seco: Nunca taladre sin refrigerante, ya que puede hacer que el acero ZK45CrNiMoV pierda su temple y se produzcan estallidos de carburo.
¿Cómo elegir las brocas cónicas adecuadas?
-
El ángulo:
-
12° Taper: Más adecuado para perforaciones pesadas o rocas muy duras en las que existe una mayor energía de impacto.
-
7° Taper: Generalmente se utiliza con martillos neumáticos más ligeros (como YT24/YT28).
-
-
El Diámetro: Adapte el diámetro de la broca a sus necesidades de voladura. Los diámetros de 32-35 mm son habituales para voladuras estrechas, mientras que los diámetros de 38-42 mm son estándar para la minería en general.
-
El tipo de roca: Para roca extremadamente abrasiva, asegúrese de seleccionar la $6 \times 9$ Configuración del botón de calibre para una mejor protección de la pared lateral.
- Descúbrelo:Cómo elegir las brocas para martillo en cabeza adecuadas
Varillas cónicas relacionadas
PREGUNTAS FRECUENTES
ZK45CrNiMoV (45CrNiMoV) es un acero aleado de alto grado diseñado específicamente para entornos de fuerte impacto. En comparación con el acero al carbono estándar, ofrece una resistencia significativamente mayor a los impactos. resistencia a la fatiga y resistencia al impacto. Esto significa que es mucho menos probable que el cuerpo de la broca se agriete o rompa, incluso al perforar formaciones rocosas extremadamente duras o abrasivas.
La elección depende de su equipo de perforación y de la dureza de la roca:
7° Taper: El estándar más común, ideal para martillos perforadores neumáticos ligeros (como las series YT24 o YT28) utilizados en roca de dureza media.
12° Taper: Diseñado para equipos de perforación hidráulica más potentes o terrenos muy duros y abrasivos. El ángulo de 12° proporciona una conexión más robusta para soportar una mayor energía de impacto. Nuestras brocas de 32 mm y 35 mm están disponibles en 12°, mientras que las brocas de 38 a 42 mm suelen tener un 7° conicidad.
Todas nuestras brocas de botón cónico de esta serie cuentan con un Ángulo del botón del manómetro de 40. Esta geometría específica está diseñada para optimizar la eficacia de la rotura de rocas en el borde del agujero, garantizando un perfil de agujero más limpio y reduciendo el efecto de "pellizco" en la broca, lo que prolonga la vida útil de la herramienta.
Estas brocas están diseñadas para ser portátiles y eficaces. Dependiendo del diámetro, el peso oscila entre 0,3 kg (para tamaños de 32 mm/35 mm) a 0,5 kg (para el tamaño de 42 mm).
Cada tamaño de broca tiene un código de producto único para pedidos de precisión. Por ejemplo, la broca de 40 mm con un cono de 7° está codificada como 141-4008-2764. Consulte nuestro Tabla de especificaciones para que el diámetro y el ángulo del cono correspondan al código correcto.
