Elegir bien broca de martillo en cabeza es esencial para maximizar la eficacia de la perforación, prolongar la vida útil de la herramienta y reducir los costes de explotación en proyectos de minería, canteras, construcción y excavación de túneles. La selección correcta depende de varios factores, entre ellos Dureza y abrasividad de la roca, capacidad del equipo de perforación, características del diseño de la broca, calidad del metal duro y profundidad de perforación..
RockHound le ayudará a tomar decisiones informadas y a seleccionar la mejor broca de martillo en cabeza para sus condiciones de perforación.
1.Propiedades de la roca: Dureza y abrasividad
El factor más importante a la hora de seleccionar una broca para martillo en cabeza es el tipo de roca que está perforando. El conocimiento de la dureza y abrasividad de la roca garantiza que la forma y el diseño de la broca se adapten al entorno de perforación.
Dureza de la roca (UCS) y selección de brocas
Las distintas formaciones rocosas responden mejor a determinadas formas de botones y diseños de caras:
- Roca dura y poco abrasiva (por ejemplo, granito, basalto) → Botones esféricos
- Roca semidura y abrasiva (por ejemplo, arenisca) → Botones balísticos
- Roca blanda a media (por ejemplo, caliza) → Botón central
- Roca inestable o fracturada → Botón Retrac bits
Estas recomendaciones se basan en las prácticas habituales de perforación y en la experiencia sobre el terreno.
Consejos: Realice una prueba de dureza de la roca (por ejemplo, utilizando un martillo Schmidt) antes de perforar para evaluar la resistencia a la compresión uniaxial (UCS).

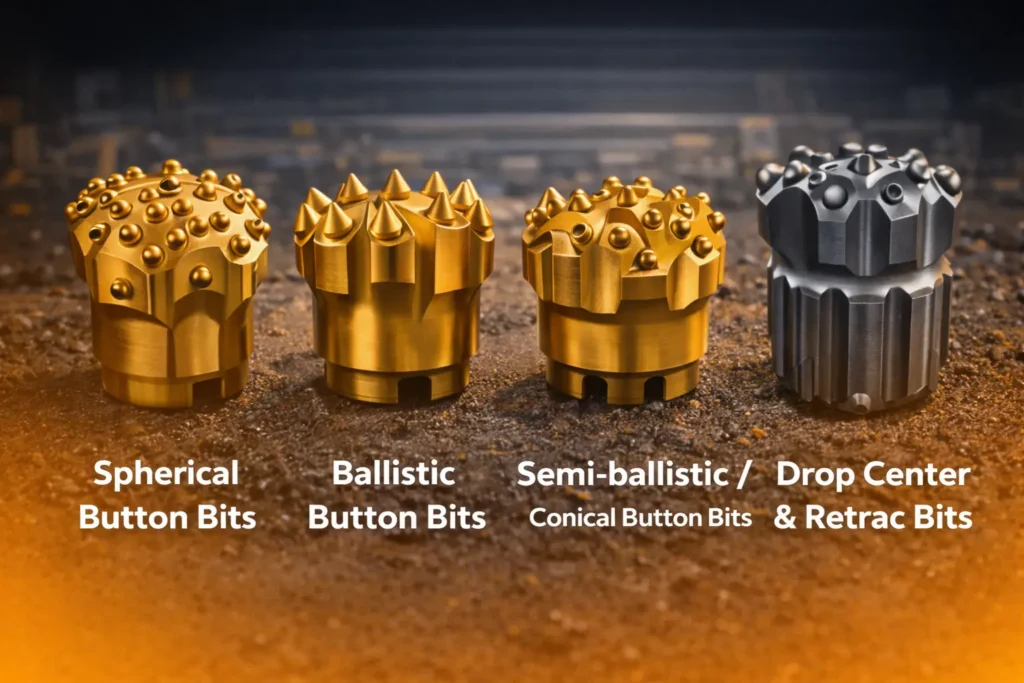

Adaptar la forma del botón a las condiciones de la roca
El diseño en forma de botón afecta índice de penetración, resistencia al desgaste y distribución de la energía de impacto:
Botones esféricos
Alta resistencia al desgaste y tolerancia a la fractura
Lo mejor para rocas duras y abrasivas
Menor índice de penetración pero mayor vida útil
Botones balísticos
Penetración rápida en roca blanda
Resistencia moderada al desgaste
Puntas de botón semibalísticas / cónicas
Rendimiento equilibrado entre penetración y durabilidad
Buena elección en condiciones de roca media
Centro de descarga y brocas Retrac
El centro de caída mejora el enrasado y la rectitud del orificio
Las brocas Retrac ayudan en formaciones inestables o fracturadas
Estas categorías de brocas están ampliamente reconocidas en la industria de la perforación y responden a comportamientos específicos de las rocas.
| Tipo de roca | Dureza (UCS) | Abrasividad | Tipo de broca recomendada |
|---|---|---|---|
| Granito, basalto | 150-250 MPa | Bajo-Medio | Botón esférico |
| Arenisca | 80-150 MPa | Alta | Botón balístico |
| Piedra caliza | 50-100 MPa | Bajo | Botón de centro de caída Bit |
| Esquisto, Gneis | 100-200 MPa | Medio-Alto | Botón Retrac Bit |
2. Tamaño de la broca en función de la capacidad de la perforadora
Elegir correctamente diámetro de la broca y tipo de rosca es fundamental. La broca debe ser compatible con el equipo de perforación y los requisitos del proyecto.
| Diámetro (mm) | Aplicación | Taladros compatibles |
|---|---|---|
| 38-45 mm | Perforación de bancos, anclaje, construcción a pequeña escala | HL500, COP1238 y taladros de martillo en cabeza ligeros similares |
| 48-64 mm | Voladuras de producción, explotación de canteras, minería a cielo abierto a mediana escala | COP1838, HLX5 y aparejos de martillo en cabeza equivalentes para cargas medias |
| 76-89 mm | Perforación de pozos largos, excavación de túneles, minería subterránea y explotación de minas | COP2550, RD525 y taladradoras de martillo en cabeza de alta potencia |
La profundidad y las características del agujero influyen en la elección de la broca:
Agujeros poco profundos (<5m): Broca de botón estándar o de centro rebajado: céntrate en la velocidad.
Perforaciones profundas (>10m): Broca Retrac o botones de calibre reforzados: evitan la pérdida y desviación de la broca.
RockHound ofrece brocas de martillo en 38-127 mm, competitivas con equipos Sandvik, Epiroc, Atlas Copco y Furukawa.
3.Evaluar la calidad del botón y del carburo
No todas las brocas de botón de carburo de tungsteno son iguales. La calidad y el grado del carburo afectan sustancialmente resistencia al desgaste, tenacidad y estabilidad térmica.
| Tipo de grado | Dureza (HRA) | Dureza | Lo mejor para - Brocas de martillo |
|---|---|---|---|
| YK05 | 91.0 | Bajo | Granito ultraduro, cuarcita y roca muy abrasiva (UCS > 200 MPa); maximiza la resistencia al desgaste y la vida útil de la broca en la perforación de roca extremadamente dura. |
| KD10 | 91.5 | Medio-Bajo | Formaciones rocosas duras a muy duras; alta resistencia al desgaste con tenacidad equilibrada para brocas roscadas/de martillo en condiciones abrasivas. |
| KK06 | 90.8 | Medio | Roca de dureza media a dura; buen equilibrio de dureza y resistencia al impacto, ideal para perforación general con martillo en cabeza con ROP constante. |
| KK06H | 91.2 | Medio-Alto | Roca dura con abrasividad moderada; variante de tenacidad mejorada para impacto de alta frecuencia en aplicaciones de martillo en cabeza, reduce el astillado. |
| KD10L | 90.5 | Alta | Rocas de dureza media a alta con gran impacto; mayor tenacidad para perforaciones más profundas y terrenos fracturados en operaciones con martillo en cabeza. |
Tamaño y número de botones
Botones más grandes (Ø12-16 mm): Mayor impacto, mejor en roca dura.
Más botones (7-9): Mejor descarga, ideal para roca blanda.
Menos botones (5-6): Penetración más rápida en roca media.
La elección de la calidad de carburo adecuada aumenta la vida útil de la broca y reduce el coste de perforación por metro.
4.Optimizar la cara de la broca y el diseño del lavado
La retirada eficaz de los recortes y la refrigeración son vitales para la perforación continua.
| Característica de diseño | Beneficio |
|---|---|
| Grandes orificios de descarga | Mejor evacuación de las virutas en formaciones blandas, pegajosas o ricas en arcilla → reduce la obstrucción y mejora la eficacia de la perforación. |
| Cara central de la gota | Mejora de la rectitud de los orificios y desviación reducida → especialmente eficaz en rocas fracturadas o irregulares. |
| Falda Retrac | Evita atascos y adherencia de la broca en zonas fracturadas, colapsadas o sueltas → mejora la estabilidad del escariado y reduce el tiempo de inactividad. |
| Botones de calibre dentados | Mayor protección contra el desgaste del calibre → prolonga significativamente la vida útil de la broca en condiciones de paredes laterales abrasivas y mantiene el diámetro del orificio durante más tiempo. |
Cuándo elegir Retrac frente a las puntas de botón estándar
| Condición | Bit recomendado |
|---|---|
| Roca suelta y fracturada | Botón Retrac Bit |
| Estable, roca dura | Broca de botón estándar |
| Producción a alta velocidad | Broca balística |
| Anclaje de precisión | Centro de entrega Bit |
Un diseño de lavado adecuado reduce el sobrecalentamiento, evita los atascos y mejora la estabilidad de la perforación.
5.Evaluar la penetración frente al equilibrio entre bits y vida
Cada escenario de perforación requiere un compromiso entre velocidad de penetración y vida útil:
Penetración rápida suele conseguirse con botones balísticos o cónicos, pero pueden desgastarse antes.
Mayor vida útil de la broca procede generalmente de botones esféricos y carburos de primera calidad en roca dura y abrasiva.
6.Consejos prácticos para la selección de campos
Realice pruebas de campo con 2-3 tipos de bits para comparar el rendimiento real.
Controle el desgaste de los botones: un desgaste irregular suele indicar una elección incorrecta de la broca o unos parámetros de perforación inadecuados.
Adapte siempre las brocas al tipo de rosca del aparejo y a los ajustes de energía de impacto.
Conclusión: Cómo elegir la broca para taladro percutor superior adecuada
Seleccionar la broca óptima para el martillo en cabeza no consiste sólo en elegir la broca más potente, sino en adaptar el diseño de la broca a las condiciones de la roca, la compatibilidad del equipo de perforación y los objetivos de la perforación. Teniendo en cuenta la dureza de la roca, la abrasividad, la forma del botón, la calidad del carburo, el diseño de la cara de la broca, el rendimiento del lavado y la profundidad de perforación, puede mejorar la eficacia de la perforación, reducir el tiempo de inactividad y controlar los costes de explotación.
Tanto si perfora granito duro, arenisca abrasiva o caliza fracturada, una broca de martillo en cabeza bien elegida puede marcar una diferencia significativa en el rendimiento y la productividad.
Esta guía se basa en las prácticas habituales de perforación y en la experiencia de campo en proyectos de minería, canteras, construcción y excavación de túneles con sistemas de perforación de martillo en cabeza.
Lectura relacionada:
PREGUNTAS FRECUENTES
La dureza de la roca se mide por la resistencia a la compresión uniaxial (UCS). Su elección debe alinearse con estos puntos de referencia:
Duro y abrasivo (150-250 MPa): Utilice Botones esféricos. Ofrecen la mayor tolerancia a la fractura y resistencia al desgaste para rocas como el granito o el basalto.
Semiduro y abrasivo (80-150 MPa): Utilice Botones balísticos para una penetración más rápida en rocas como la arenisca.
De blando a medio (50-100 MPa): Utilice Centro de entrega para rocas como la caliza para mantener la rectitud del agujero.
Es un compromiso entre durabilidad y velocidad:
Botones esféricos: Son los "levantadores pesados". Tienen un perfil redondeado que sobrevive a las fuerzas de alto impacto en roca dura. Duran más pero perforan más despacio.
Botones balísticos: Tienen un perfil puntiagudo. Penetran con mayor eficacia en rocas más blandas y ofrecen un índice de penetración (ROP) mucho mayor, pero se desgastan rápidamente en condiciones abrasivas.
Si se trata de roca inestable o fracturada, una broca estándar no suele ser suficiente.
Para la rectitud: Cambiar a un Bit del centro de entrega. El centro rebajado ayuda a guiar la broca, manteniendo la trayectoria del agujero verdadera.
Para evitar que se pegue: Utilice un Bit Retrac. El faldón "retrac" presenta bordes cortantes en la parte posterior de la broca, lo que le ayuda a salir de un agujero si la roca se derrumba detrás de ella.
La compatibilidad depende de la potencia y la aplicación prevista de su equipo: | Diámetro de la barrena Aplicación típica Ejemplos de equipos compatibles 38-45 mm | Anclaje y perforación en banco | HL500, COP1238 | | 48-64 mm | Canteras y Voladuras de Producción | COP1838, HLX5 | | 76-89 mm | Minería subterránea y de barrenos largos | COP2550, RD525
El grado de carburo determina el equilibrio entre dureza (resistencia al desgaste) y tenacidad (resistencia al impacto):
Alta dureza (por ejemplo, YK05 - 91,0 HRA): Lo mejor para el granito ultraduro. No se desgasta fácilmente, pero es más quebradizo.
Alta tenacidad (por ejemplo, KD10L - 90,5 HRA): Mejor para agujeros profundos y terrenos fracturados donde la broca soporta muchos "golpes" y vibraciones.
