La columna vertebral de la perforación: Por qué es importante la calidad del cuerpo de la broca

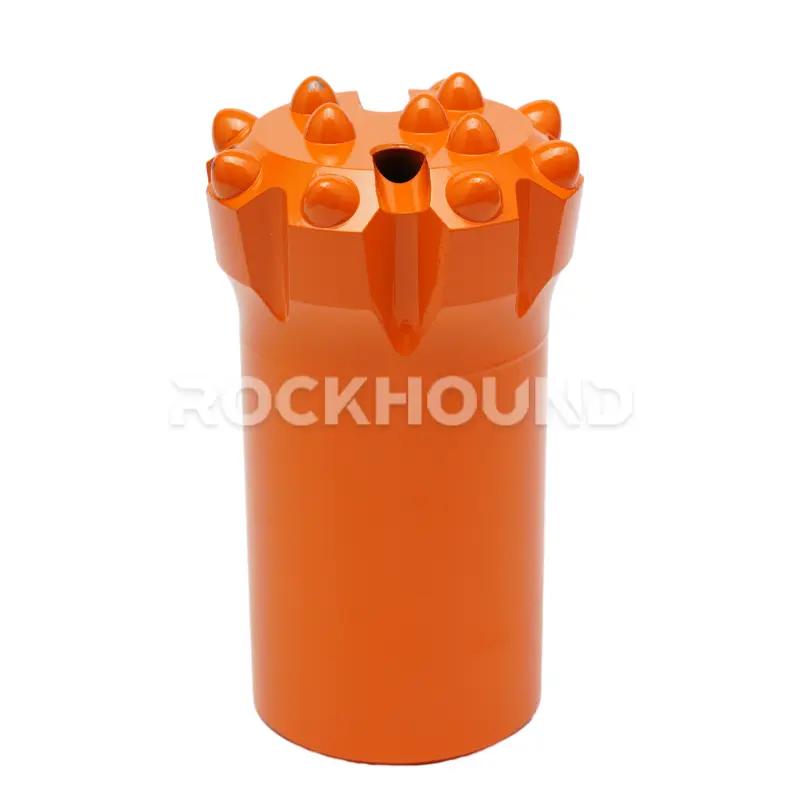

En el exigente mundo de la perforación de rocas, un Broca de botón de rosca es tan fuerte como sus cimientos. La calidad de mecanizado del Cuerpo del bit (el “soporte de acero”) determina directamente la fiabilidad del montaje, la eficacia de la transferencia de energía de impacto y la vida útil general de la herramienta.
1. Datum de mecanizado unificado para una coaxialidad perfecta
Para garantizar la máxima precisión, utilizamos un Datum de mecanizado unificado a lo largo de todo el proceso de producción, desde el torneado del diámetro exterior hasta el roscado y fresado de Canales de descarga.
El beneficio: Este enfoque elimina las desviaciones causadas por el cambio de punto de referencia, lo que garantiza la perfección. coaxialidad. Esto evita el desgaste irregular y garantiza la estabilidad de la broca bajo cargas de impacto de alta frecuencia.
2. Control de precisión de componentes clave
A. Hilos internos: El núcleo de conexión
En Roscas internas son la interfaz principal para la transferencia de energía entre la barra de perforación y la broca.
- Control de tolerancia: Cumplimos estrictamente las especificaciones de los planos en cuanto a las dimensiones de las roscas y la precisión del perfil de los dientes. Una holgura excesiva conlleva una pérdida de energía, mientras que una holgura insuficiente provoca ataque (adherencia) durante el montaje o el funcionamiento.
- Integridad de la superficie: La superficie de la rosca y las ranuras de alivio deben estar libres de arañazos, rebabas o cascarilla de óxido. Tras el mecanizado, estas piezas se someten a Tratamiento térmico para mejorar la resistencia a la fatiga y la dureza superficial.

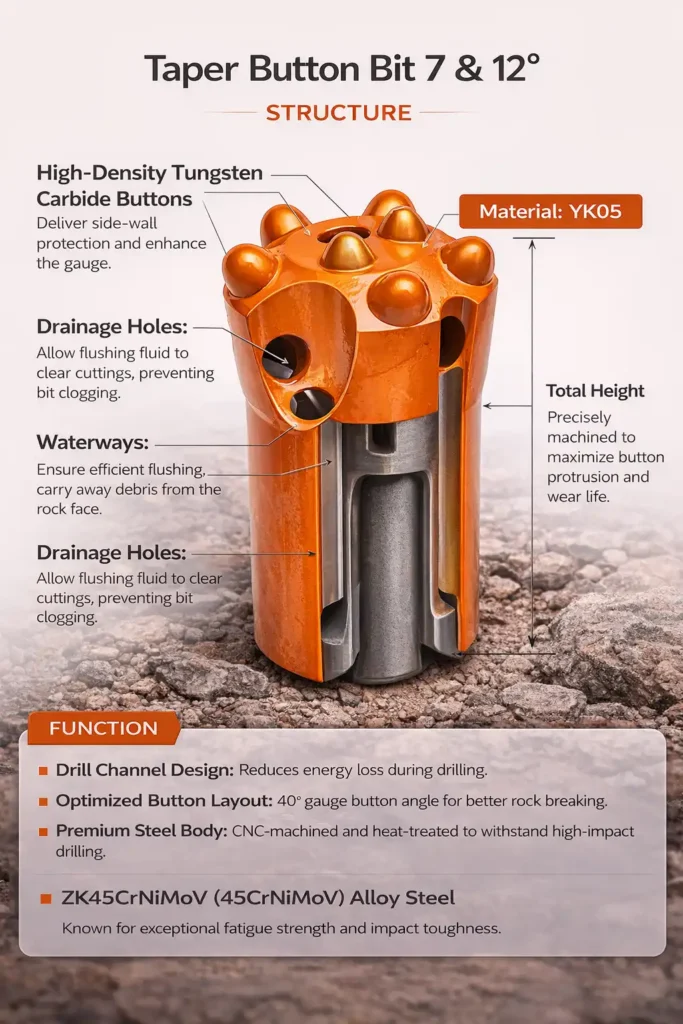

B. Canales de descarga y zonas de transición
La evacuación eficaz de la viruta es vital para la velocidad de perforación.
- Diseño de transición R: Todos Canales de descarga y los orificios se mecanizan con R-transiciones (radios curvos). Evitamos estrictamente las esquinas agudas, que son notorias por causar acumulación de recortes y actuar como Puntos de concentración de estrés que conducen a un fallo prematuro del organismo.
- Geometría sin fisuras: Las transiciones entre el cono, el diámetro exterior y la cara se procesan para que sean perfectamente lisas. Un acabado “sin escalones”, verificado al tacto, reduce significativamente el riesgo de grietas por tensión bajo fuertes cargas de impacto.
3. Acabado y desbarbado de superficies
Hasta la rebaba más pequeña puede comprometer una operación de taladrado. Empleamos un meticuloso proceso de rectificado manual con abrasivos finos para tratar:
Raíz y bordes de Roscas internas.
Esquinas de las ranuras de alivio. Esto garantiza un acabado limpio y sin rebabas que evita arañar las roscas de acoplamiento de la varilla de perforación durante el montaje de alto par.
4. Control de calidad riguroso
- Inspección en proceso: Cada fase crítica implica una inspección 100%. Utilizamos Indicadores Go/No-go para verificar la precisión de la rosca, mientras que las comprobaciones visuales y táctiles garantizan la suavidad de todos los radios de transición.
- Prueba de ajuste final: Cada broca terminada se somete a un montaje de prueba con una varilla maestra estándar. La rotación debe ser suave con un par de apriete constante, garantizando la fiabilidad “plug-and-play” en el lugar de trabajo.
5. ¿Por qué elegir RockHound Manufacturing?
Mientras que muchas marcas internacionales confían en costosos centros de mecanizado multieje que ofrecen estabilidad pero menor eficiencia, los principales fabricantes chinos han dominado un proceso especializado descentralizado.
Mediante la utilización de equipos especializados de alta precisión y la integración robótica, conseguimos:
Precisión de primera clase que cumpla o supere las normas internacionales.
- Mayor eficacia de la producción para plazos de entrega más cortos.
- Rentabilidad superior sin sacrificar la integridad del cuerpo de la broca ni el rendimiento del Tratamiento térmico.
Aumente hoy mismo el rendimiento de sus perforaciones
No deje que la mala calidad del mecanizado merme su eficacia. Botones de rosca están diseñados para resistir las formaciones rocosas más duras al tiempo que maximizan la transferencia de energía.
Contacte con nuestros expertos hoy mismo para una solución personalizada o un presupuesto al por mayor.
Lecturas Realizadas:
Cuántos tipos de brocas de martillo en cabeza
Broca de botón Top Hammer: cómo funciona, usos y mantenimiento
Proceso de fabricación de brocas para perforación de rocas
Cómo elegir las brocas para martillo en cabeza adecuadas
PREGUNTAS FRECUENTES
En Roscas internas son el medio principal para transferir la energía de impacto de la barra de perforación a la broca. Si la tolerancia de la rosca es demasiado floja, la energía se pierde por vibración, lo que reduce la velocidad de perforación. Si está demasiado apretada, puede causar ataque durante el montaje o desmontaje, pudiendo dañar la costosa barra de perforación.tate natoque ut luctus inceptos.
La concentración de tensiones se produce en los ángulos agudos o "escalones" del proceso de mecanizado. Bajo impactos de alta frecuencia, estos puntos son los primeros en desarrollar grietas por fatiga. Para evitarlo, nos aseguramos de que Canales de descarga y las transiciones tienen un Transición R (radio curvo) para distribuir la carga uniformemente por el cuerpo de la broca.
Canales de descarga están diseñados para despejar los recortes de roca (lodo) del frente de perforación. Si los canales están mal mecanizados o tienen superficies rugosas, el polvo de roca puede acumularse y provocar obstrucciones. El mecanizado de alta precisión de RockHound garantiza un acabado liso, que minimiza la fricción y maximiza la eliminación de residuos.
Aunque los centros multieje están muy automatizados, el mecanizado descentralizado especializado de China (a menudo integrado con robótica) ofrece una solución más flexible y rentable. Este método permite una producción de gran volumen con un control de calidad constante, proporcionando a los compradores internacionales "un rendimiento de primera a un precio competitivo."
Uso normalizado de RockHound Indicadores Go/No-go y llevar a cabo Pruebas de ajuste con barras maestras. Esto garantiza que nuestros Roscas internas cumplen las normas internacionales (como R32, T38, T45, T51), lo que las hace 100% compatibles con las principales marcas mundiales de perforadoras de roca.
