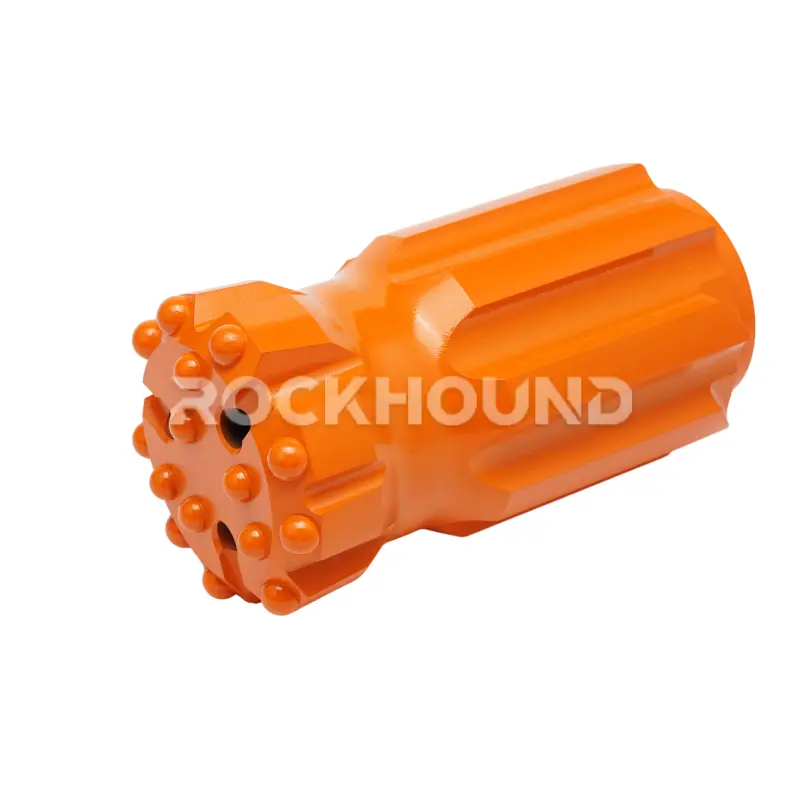

Descripción
La rosca T45 broca de botón es una herramienta de perforación de alta resistencia que se utiliza habitualmente para la perforación de rocas duras, y se utiliza junto con la rosca T45 manguito de acoplamiento. Su diámetro suele oscilar entre 76 mm y 89 mm, y los diseños más habituales son los de cara plana y Retrac (retráctil). La cabeza del botón puede diseñarse con dientes esféricos o parabólicos para mejorar la eficacia de la perforación y la resistencia al desgaste.
Esta broca se utiliza ampliamente en la excavación de túneles, grandes minas a cielo abierto y minas subterráneas de cobre y oro, y se caracteriza por su rápida velocidad de perforación, larga vida útil y un rendimiento estable.
Características materiales y estructurales
El material del cuerpo de la broca es 45CrNiMo1V.
La aleación es YK05.

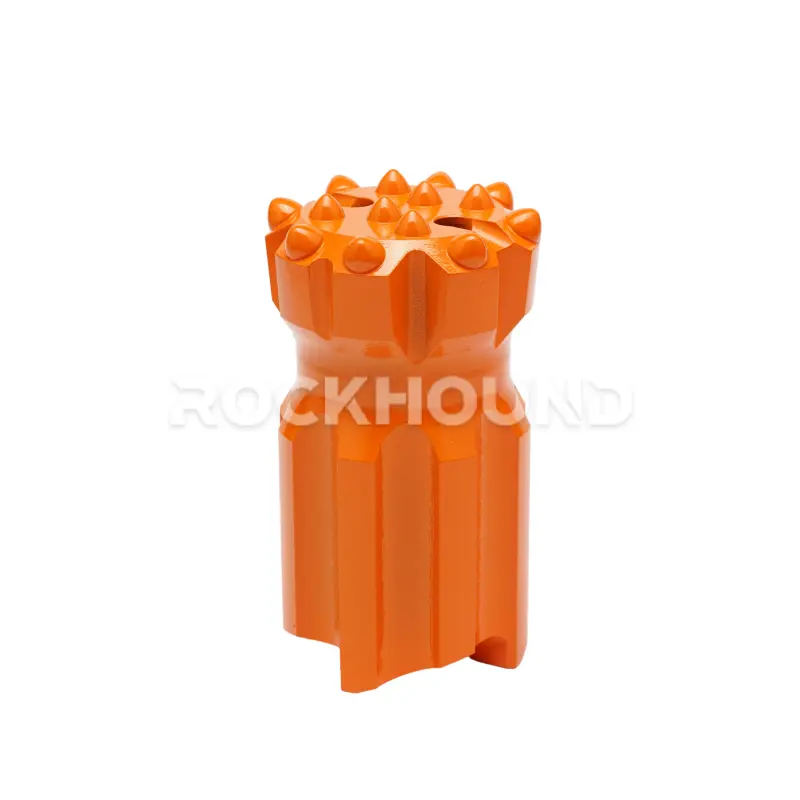

- Las brocas Retrac se centran en la eliminación eficaz de la viruta durante el funcionamiento
- En las operaciones mineras, las brocas retrac, gracias a su diseño optimizado para la eliminación de virutas
- Las brocas Retrac pueden reducir eficazmente la acumulación de virutas residuales y mejorar la eficacia de la perforación.

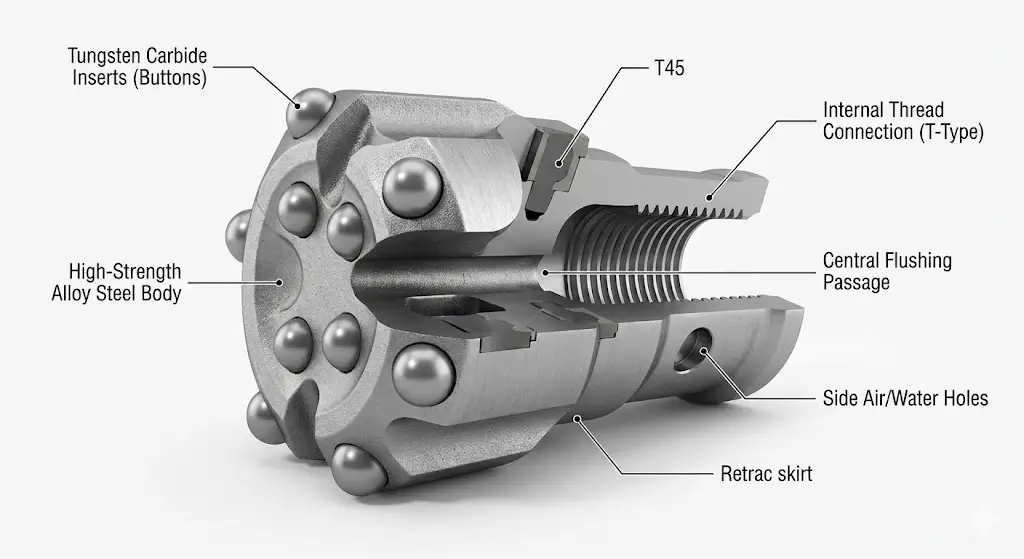

Este diagrama ilustra el diseño de alto rendimiento de una broca de botón de rosca de calidad profesional:
Insertos de carburo de tungsteno (botones)
- Características: Utiliza carburo de tungsteno de gran pureza como dientes de corte, que poseen una dureza y una resistencia al desgaste extremadamente altas.
- Ventajas: Mantiene una vida útil muy larga en rocas duras y formaciones rocosas muy abrasivas, lo que reduce el tiempo de inactividad para su sustitución.
Cuerpo de acero de aleación de alta resistencia
- Características: El cuerpo de la broca es de acero de aleación de alta calidad con tratamiento térmico de precisión.
- Ventajas: Puede soportar las cargas de impacto de alta frecuencia generadas por la perforadora de rocas, tiene una alta resistencia a la fatiga y evita el agrietamiento del cuerpo.
Conexión de rosca interna (tipo T)
- Características: El diagrama muestra una conexión de rosca interna T45 estándar.
- Ventajas: Proporciona una conexión estanca y una alta eficacia de transferencia de energía, es fácil de desmontar y es compatible con los principales equipos de perforación de rocas.
Paso central de Flushing
- Características: Un canal de fluido vertical que atraviesa el centro de la broca.
- Ventajas: Proporciona una fuerte presión de agua/aire para eliminar rápidamente los recortes de roca de la cara de corte, evitando la trituración secundaria y mejorando la eficacia de la perforación.
Orificios laterales para aire/agua
- Características: Puertos de lavado auxiliares situados en el lateral de la broca.
- Ventajas: Trabaja conjuntamente con el canal central para crear un efecto vórtice, garantizando una evacuación suave de la viruta incluso en perforaciones profundas, evitando el atasco de la broca.
Falda Retrac
- Características: La falda tiene una estructura acanalada específica.
- Ventajas: Facilita el retroceso de la broca en formaciones rocosas sueltas o fracturadas, reduciendo el riesgo de pérdida y atasco de la broca.
Especificación
Especificaciones técnicas de la broca de botón roscado T45
| Tipo de bit | Diámetro (D) | Botones (nº x tamaño.mm) | Ángulo del medidor | Hilo | Código del producto | Peso (kg) | ||
|---|---|---|---|---|---|---|---|---|
| mm | pulgada | Indicador | Centro | |||||
| Puntas de botón estándar T45 | ||||||||
| Botón Bit | 76 | 3 | 7 x 12 | 4 x 12 | 35° | T45 | 173-7611-7705 | 2.4 |
| Botón Bit | 89 | 3 1/2 | 8 x 13 | 6 x 13 | 35° | T45 | 173-8914-7765 | 3.8 |
| Botón Bit | 102 | 4 | 9 x 12 | 6 x 12 | 35° | T45 | 173-0215-7705 | 6.7 |
| Puntas de botón T45 Retrac - Cara plana | ||||||||
| Retrac Plano | 76 | 3 | 8 x 12 | 4 x 11 | 35° | T45 | 174-7612-7705 | 3.2 |
| Retrac Plano | 89 | 3 1/2 | 9 x 11 | 6 x 10 | 35° | T45 | 174-8915-7705 | 4.2 |
| T45 Retrac Button Bits - Drop Center | ||||||||
| Centro de entrega de Retrac | 70 | 2 3/4 | 6 x 11 | 4 x 10 | 40° | T45 | 176-7010-7704 | 2.2 |
| Centro de entrega de Retrac | 89 | 3 1/2 | 8 x 12 | 6 x 11 | 35° | T45 | 176-8914-7705 | 3.8 |
| Centro de entrega de Retrac | 102 | 4 | 8 x 13 | 7 x 12 | 35° | T45 | 176-0215-7705 | 5.3 |
| T45 Insertar X Bit | ||||||||
| X Bit | 89 | 3 1/2 | Inserto: 16 x 10 (Al x T) | - | T45 | 168-8916-7710 | 5.0 | |
Aplicaciones
En Broca de botón de rosca T45 es una herramienta de perforación de rocas para trabajos pesados diseñada para formaciones rocosas de dureza media a alta. Como componente principal de los sistemas de perforación con martillo en cabeza, se utiliza ampliamente en entornos de alto impacto donde la precisión y la durabilidad son primordiales.
Aplicaciones primarias
Perforación en banco: Las brocas T45 son el estándar del sector para la perforación de producción en minas a cielo abierto y canteras, ya que ofrecen barrenos rectos y altas velocidades de penetración.
Perforación subterránea de pozos largos : Su robusto diseño de rosca garantiza una transmisión estable de la energía, por lo que resulta ideal para la producción minera subterránea.

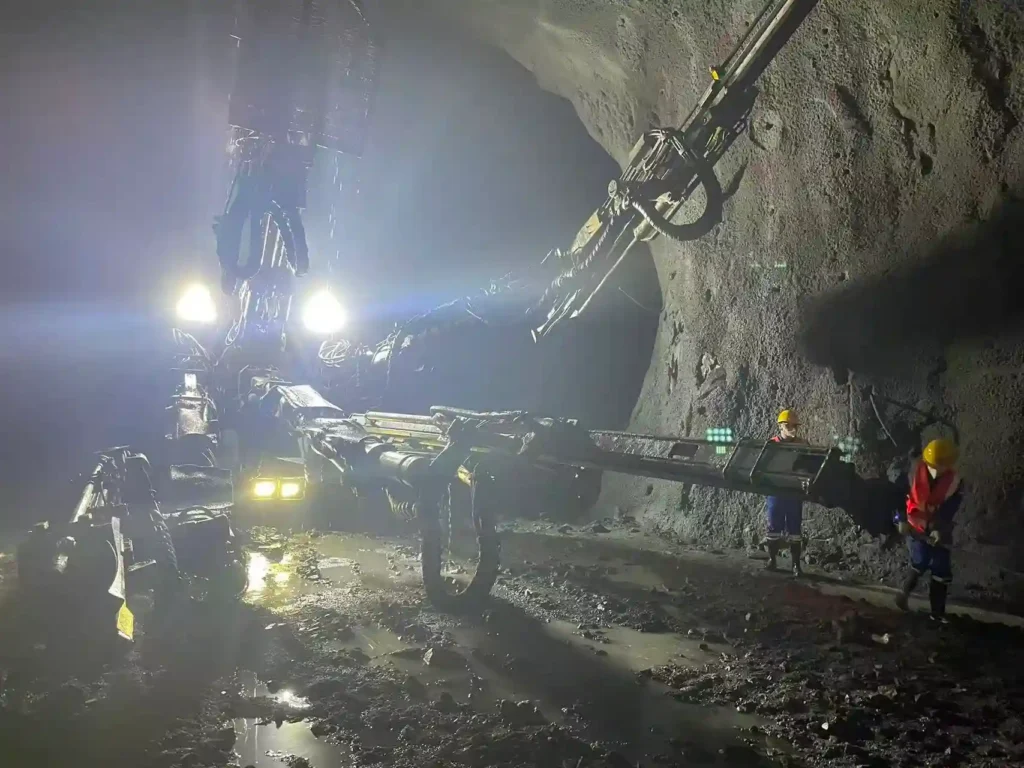

Túnel y deriva: El diseño de la broca retráctil T45 se ha concebido específicamente para evitar atascos en zonas de roca fracturada durante la construcción de túneles.
Construcción e infraestructuras : Muy utilizado para anclajes, refuerzo de cimientos y proyectos de construcción de carreteras.
Formaciones rocosas adecuadas
RockHound Brocas T45, de primera calidad plaquitas de carburo de tungsteno, están optimizados para:
Hard Rock: Granito, basalto y cuarcita.
Roca de dureza media: Caliza, arenisca y esquisto duro.
Formaciones abrasivas: Rectificado muy abrasivo cuando el desgaste del calibre es un problema.
¿Por qué elegir brocas retráctiles T45 para su proyecto?
Enjuague mejorado: Diseñado con múltiples orificios de lavado para eliminar eficazmente los recortes de perforación, reduciendo el desgaste secundario.
Retracción superior: En Diseño Retrac cuenta con un extremo posterior cónico, lo que facilita la recuperación del varillaje de perforación en terrenos sueltos o que se hunden.
Máxima transferencia de energía: El perfil de rosca T45 está mecanizado con precisión mediante CNC para garantizar una conexión estanca con la barra de perforación, minimizando la pérdida de energía.
Cómo funciona la broca RockHound T45
Principio de funcionamiento
- Formaciones rocosas de dureza media a dura: La roca del vídeo es dura y contiene zonas fracturadas.
- Minería subterránea y excavación de túneles: Se utiliza para perforaciones de profundidad media, especialmente en aplicaciones que requieren una gran rectitud del agujero.
- Formaciones sueltas/inestables: Esta es la “fuerza central” de la broca fácilmente recuperable. En condiciones en las que la roca tiende a derrumbarse o la pared de la perforación es inestable, las brocas convencionales son muy propensas a atascarse, mientras que la broca fácilmente recuperable puede hacer frente con eficacia a estas situaciones.
“Retrac Diseño retráctil:
Principio: La falda de la broca presenta largos dientes longitudinales de corte de aleación o filos escalonados.
Ventajas: Cuando finaliza la perforación y es necesario retraer la broca, si la pared de la perforación se derrumba o se acumulan recortes de roca, los bordes de corte inversos de la falda pueden “triturar” los obstáculos que se encuentran detrás, garantizando que la barra de perforación se extraiga sin problemas.
Transmisión de potencia de alta energía:
Principio: T45 representa una especificación de rosca de 45 mm. Este diseño de rosca grande puede soportar las ondas de impacto de alta frecuencia generadas por las modernas perforadoras de roca de alta potencia.
Ventajas: Como se ve en el vídeo, la potente fuerza de impacto se transmite eficazmente a través de la rosca T45 a los dientes esféricos de la cara de la broca, provocando la rotura de la roca.
Eficaz sistema de eliminación de virutas:
Principio: El vídeo muestra chorros de agua/aire a alta presión utilizados para limpiar el fondo del agujero.
Ventajas: La falda de la broca retráctil tiene ranuras más profundas que, junto con el orificio central de extracción de virutas, pueden eliminar la roca triturada con mayor rapidez, reduciendo el desgaste secundario y evitando el atasco causado por los residuos acumulados.
Producción conexa
PREGUNTAS FRECUENTES
Brocas T45 son herramientas estándar de la industria para perforación en banco, perforación de barrenos largos y excavación de túneles. Están diseñadas para ser compatibles con las martillos perforadores y derivadores hidráulicos. Estas brocas son ideales para formaciones rocosas de dureza media a alta en operaciones de minería de superficie y canteras.
RockHound ofrece una amplia gama de diámetros para adaptarse a los distintos requisitos de voladura, incluidos:
76 mm (3") - Estándar para chorreado de orificios pequeños.
89 mm (3 1/2") - El tamaño más popular para la perforación de producción general.
102 mm (4") - Ideal para proyectos de canteras y minería a gran escala.

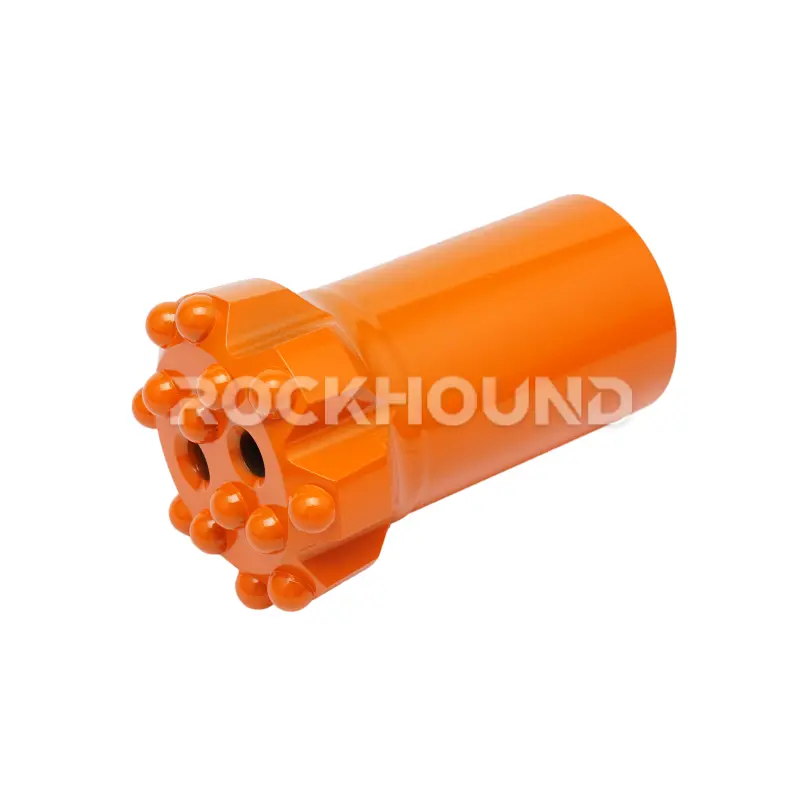

Puntas T45 estándar: Presentan un diseño de cuerpo compacto, más adecuado para formaciones rocosas estables y homogéneas en las que el riesgo de colapso del orificio es bajo.
T45 Retrac Bits: Diseñado específicamente para roca fracturada o rota. La falda "Retrac" (retráctil) presenta bordes cortantes o ranuras que ayudan a la broca a salir de un agujero si la roca se derrumba detrás de ella, reduciendo significativamente el riesgo de sartas de perforación atascadas.
Centro de entrega (DC): Presenta un centro empotrado. Es excelente para mantener rectitud del agujero y se prefiere para la perforación rápida en roca blanda a semidura.
Cara plana (FF): Este diseño proporciona un cuerpo de broca más fuerte y es más duradero en roca extremadamente dura o abrasiva condiciones.
La configuración de Plaquitas de carburo de wolframio es fundamental para la eficacia. Por ejemplo:
RockHound Broca estándar T45-102 mm utiliza un 9 x 12mm Calibre + 6 x 12mm Centro disposición. El mayor número de botones de calibre garantiza una mejor retención del diámetro y resistencia al desgaste en terrenos abrasivos.
En T45 Insertar X Bit (89mm) utiliza plaquitas en cruz para requisitos de impacto específicos en los que las brocas de botón podrían sufrir un fallo prematuro de la plaquita.

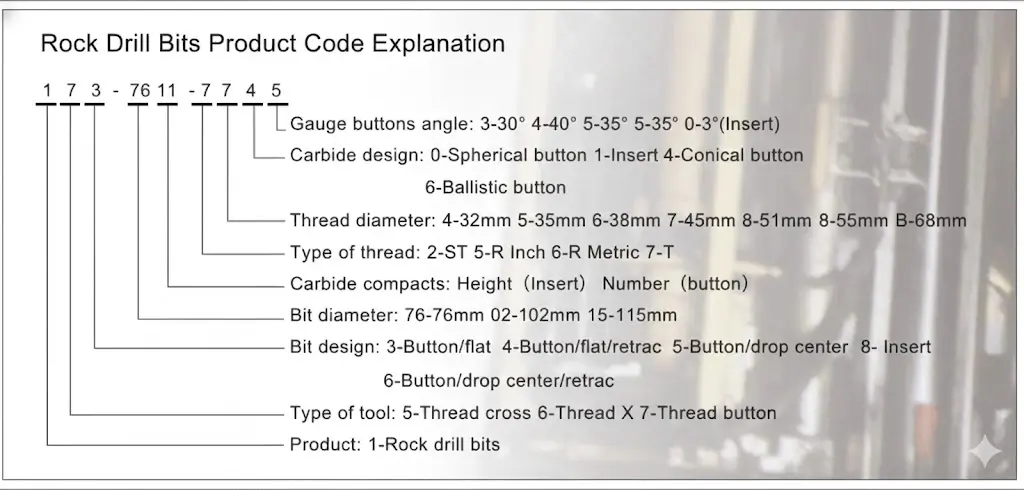

La serie RockHound T45 está clasificada por números de serie para facilitar su identificación:
173-XXXX-XXXX: Puntas de botón estándar T45.
174-XXXX-XXXX: T45 Retrac Bits - Cara plana.
176-XXXX-XXXX: T45 Retrac Bits - Drop Center.
168-XXXX-XXXX: T45 Insertar X Bits.
Puede contacte con nuestro gestor de ventas para decirle al Código que necesita.
