Descripción del producto

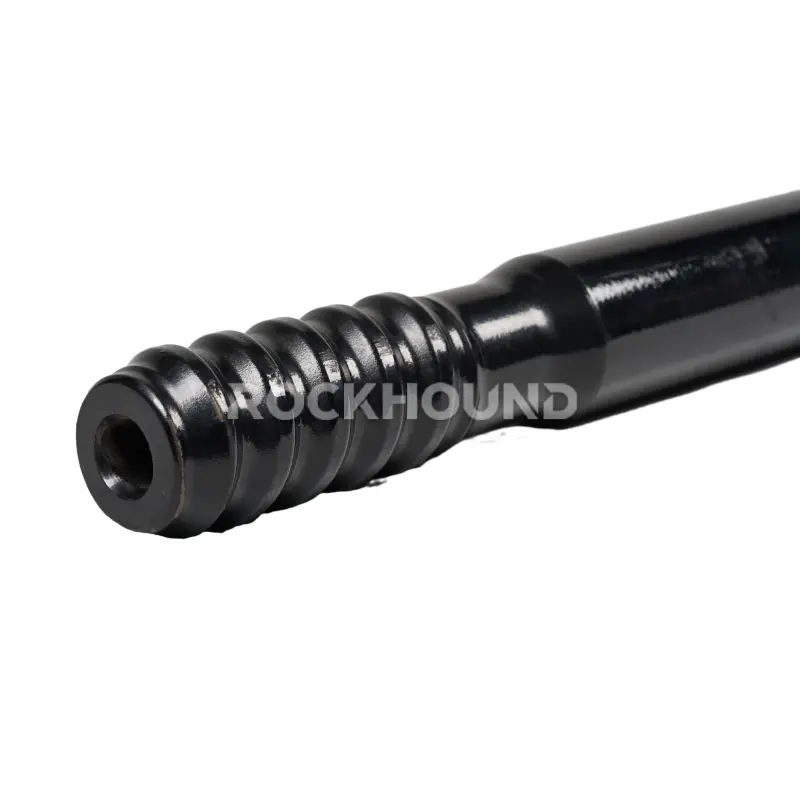

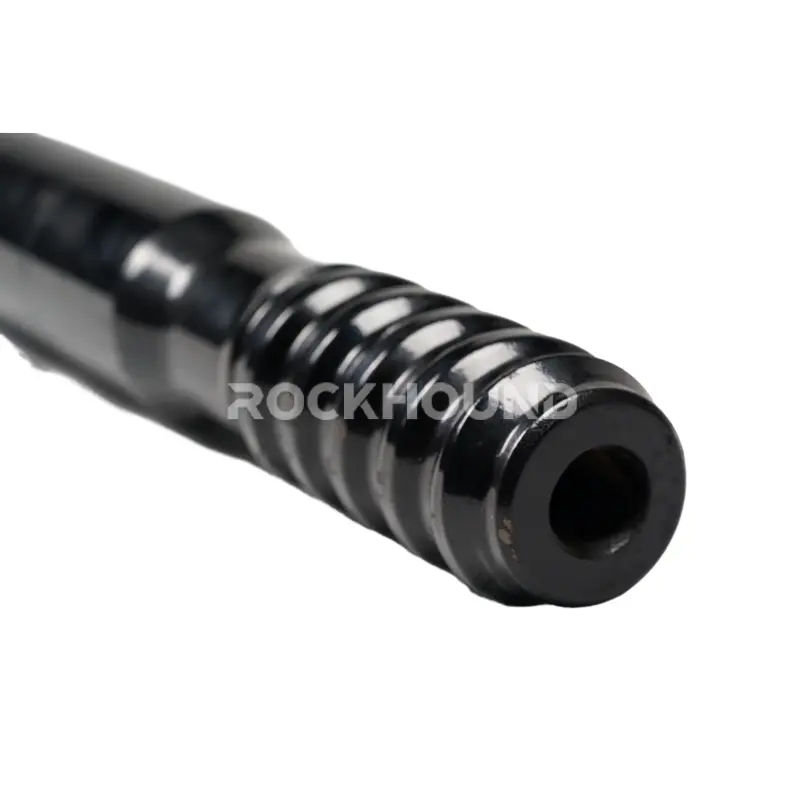

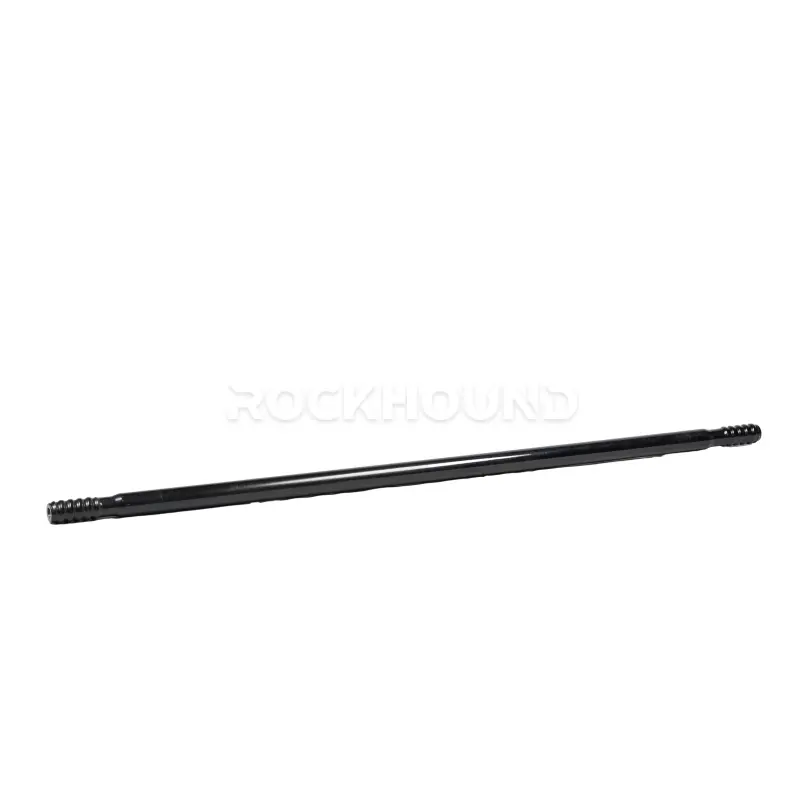

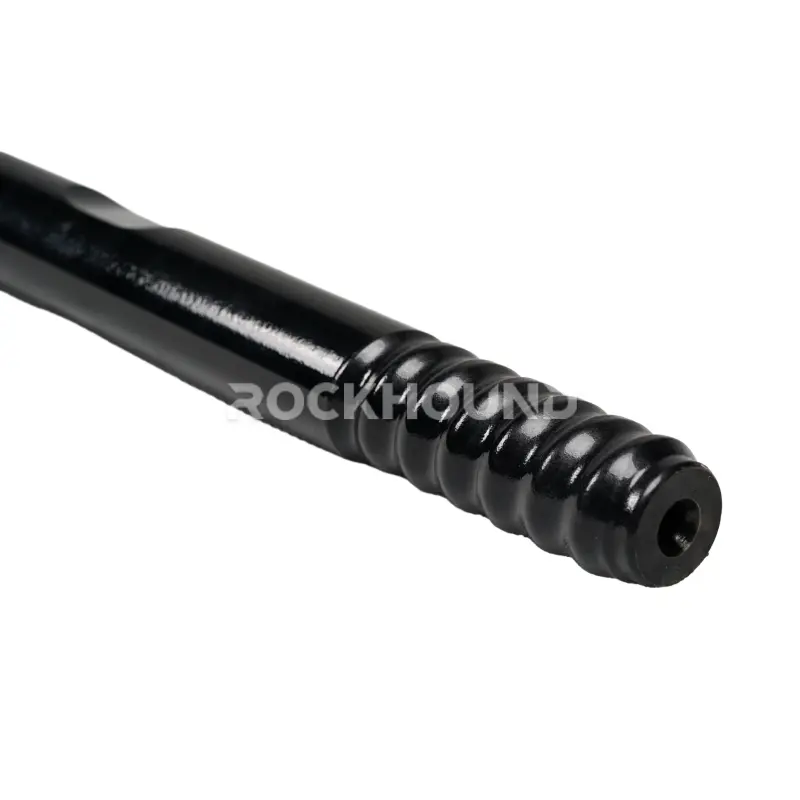

RockHound T51 Alargaderas redondas son componentes de perforación de alto rendimiento diseñados específicamente para la perforación de producción de barrenos largos y la perforación de bancos en minería subterránea, canteras de roca dura y operaciones de excavación de túneles.
La sección transversal redonda de 52 mm proporciona una rigidez a la flexión y una rigidez superiores en comparación con los perfiles de varilla hexagonal de peso equivalente. En aplicaciones de barrenos largos y profundos, esta ventaja estructural se traduce directamente en una mejor rectitud del barreno, una menor desviación y un patrón de voladura final más preciso, todos ellos factores críticos para maximizar la eficiencia de la voladura y minimizar la dilución del mineral.
Como elemento central de la sarta de perforación T51 (2 pulgadas), estas barras de extensión conectan el adaptador de mango a la broca mediante manguitos de acoplamiento, transmitiendo la energía de percusión de alta frecuencia y el par de rotación a la pared rocosa con pérdidas mínimas en cada unión. Su rendimiento mecánico constante reduce directamente el coste de perforación por metro y prolonga la vida útil total de los componentes de la sarta de perforación.
El sistema T51 es el estándar establecido de la industria para la perforación de barrenos largos de diámetro medio a grande. Tanto si se utilizan en configuraciones de perforación subterránea en anillo, perforación en abanico, perforación abierta o perforación en banco de cantera, las barras RockHound T51 ofrecen la resistencia a la fatiga y la integridad de acoplamiento que requieren las operaciones más exigentes.
Descripción general del sistema de perforación T51
La barra redonda de extensión T51 se utiliza dentro de una sarta de perforación modular. Comprender el sistema completo garantiza una selección de componentes y una compatibilidad óptimas.
Características y ventajas
Acero aleado premium ZK22CrNi3Mo (23CrNiMo)
Cada varilla RockHound T51 comienza con acero de aleación ZK22CrNi3Mo (23CrNiMo) de alta calidad, un material seleccionado por su excelente combinación de tenacidad, resistencia al impacto y resistencia a la fatiga bajo carga de percusión continua. Esta aleación mantiene sus propiedades mecánicas incluso tras una exposición prolongada a las condiciones de alta tensión y alta temperatura generadas por la perforación con martillo en cabeza. Para saber por qué 23CrNiMo es la opción preferida para las aplicaciones de barras de perforación más exigentes, lea nuestra información detallada. Comparación de materiales 23CrNiMo vs Sanbar64.
Tratamiento térmico de carburación profunda de 20 horas
Cada varilla se somete a un riguroso Proceso de carburación profunda de 20 horas - significativamente más largo que los tratamientos de ciclo corto estándar de la industria utilizados por muchos proveedores. Esta carburación prolongada crea una capa superficial profunda, dura y resistente al desgaste, al tiempo que conserva un núcleo resistente y flexible. El resultado es una reducción drástica de la susceptibilidad al agrietamiento por fatiga, al desconchamiento superficial y a la fractura frágil bajo cargas de impacto de alta frecuencia, lo que proporciona una vida útil considerablemente más larga en formaciones rocosas duras y abrasivas.
Procesado de roscas T51 de precisión CNC
Los perfiles de las roscas se mecanizan utilizando equipos de torneado CNC de última generación con tolerancias dimensionales uniformemente ajustadas. La geometría precisa de la rosca garantiza una presión de contacto uniforme en toda la longitud de acoplamiento, minimizando las concentraciones de tensión localizadas en la raíz de la rosca, uno de los puntos de inicio más comunes de los fallos por fatiga en las barras de perforación. El resultado es un menor desgaste de la rosca, la prevención de desacoplamientos accidentales durante las inversiones de giro y la eliminación de pérdidas de energía en la junta de acoplamiento. Más información sobre procesamiento de roscas de barras de perforación de rocas.
Canal de lavado interno optimizado
El orificio interno de lavado está perforado con precisión para que sea concéntrico con el eje del vástago y tiene un acabado interno liso en toda su longitud. Esto garantiza un flujo eficaz y sin obstrucciones del medio de lavado, ya sea agua o aire comprimido, desde el adaptador del vástago hasta la cara de la broca. Un lavado eficaz elimina continuamente los recortes de roca de la perforación, enfría los botones de carburo de la broca y evita la obstrucción del orificio, todo lo cual reduce directamente el desgaste de la broca y mantiene la velocidad de penetración en toda la profundidad de cada orificio.
Sección redonda de 52 mm para una rigidez superior
La geometría de la sección transversal redonda (circular) proporciona el mayor segundo momento de área posible para un diámetro de varilla y un peso de acero dados. En la práctica, esto significa que la barra redonda T51 de 52 mm resiste mejor la flexión lateral que una barra hexagonal de masa similar. En las aplicaciones de perforación de barrenos largos y taponamiento de subniveles, en las que son habituales profundidades de perforación de 20-40 metros, esta ventaja de rigidez es cada vez más importante para mantener la dirección de la perforación y minimizar la desviación.
Compatibilidad total con el sistema T51
Diseñadas con geometría de rosca T51 estándar en ambos extremos, estas barras se integran perfectamente con todos los componentes del sistema T51: Adaptadores de vástago T51, manguitos de acoplamiento T51, brocas de botón T51, brocas balísticas T51 y brocas retráctiles T51. La total intercambiabilidad entre proveedores reduce la complejidad del inventario in situ y simplifica la adquisición de componentes.
Especificaciones
| Parámetro | Especificación / Valor |
|---|---|
| Tipo de producto | T51-Ronda 52-T51 |
| Calidad del material | ZK22CrNi3Mo (23CrNiMo) |
| Longitud (L) | 1830 mm / 6 pies |
| Diámetro de la varilla (D) | 52 mm / 2 pulgadas |
| Perfil transversal | Redondo |
| Tipo de hilo | T51 (ambos extremos) |
| Tratamiento térmico | Carburización profunda (20 horas) |
| Peso | 25,3 kg |
| Código del producto | 280-5218-7878 |
| Sistema compatible | Taladro de orificio largo T51 (2 pulgadas) |

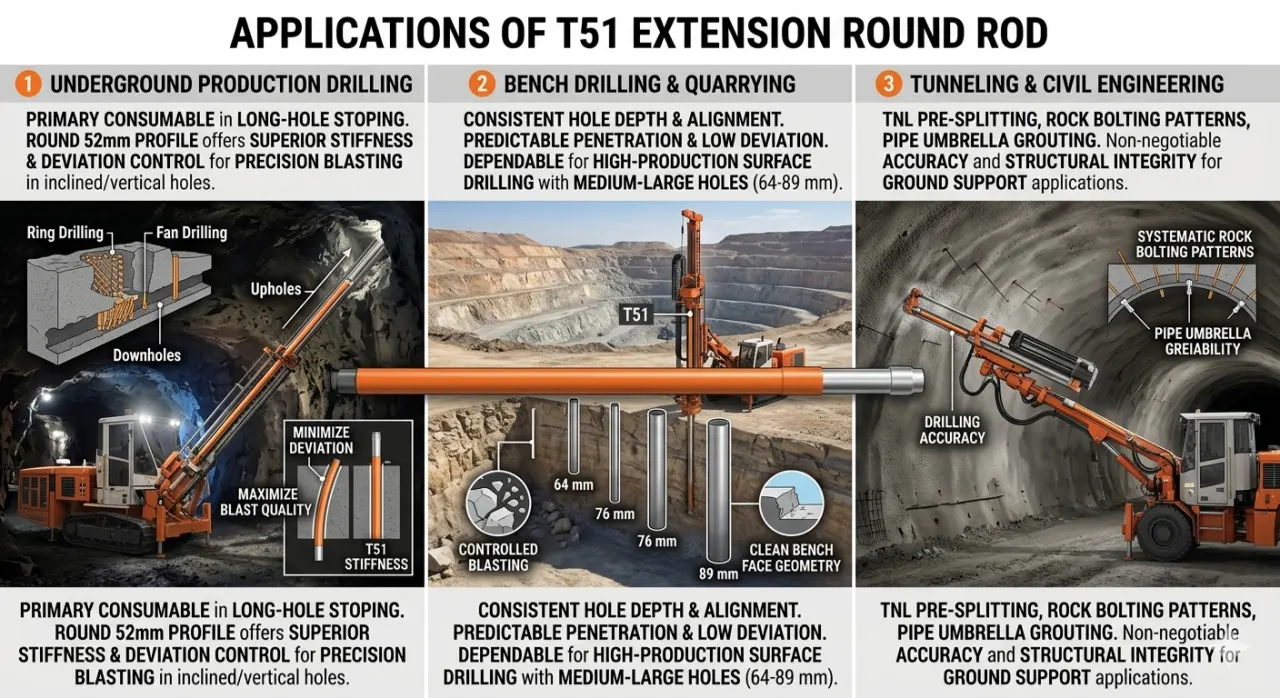

Aplicaciones
Perforación subterránea de producción
La barra redonda de extensión T51 es el consumible principal en las operaciones de perforación de barrenos largos en minas subterráneas de roca dura. Se utiliza en perforaciones anulares, en abanico y en barrenos ascendentes y descendentes en una amplia gama de geometrías de yacimientos. La rigidez del perfil redondo de 52 mm es especialmente valiosa en perforaciones inclinadas y casi verticales, donde el control de la desviación es fundamental para la calidad de la fragmentación de la voladura y para minimizar la pérdida y dilución del mineral.
Perforación en banco y cantera
En las explotaciones mineras a cielo abierto y las canteras de piedra dimensional, la profundidad y la alineación constantes de los barrenos son requisitos previos para una voladura controlada y una geometría limpia del frente de ataque. El comportamiento de penetración predecible y el bajo índice de desviación de la barra redonda T51 la convierten en una elección fiable para operaciones de perforación de superficie de alta producción con diámetros de orificio de medianos a grandes (64-89 mm).
Túneles e ingeniería civil
Las barras de extensión T51 se utilizan en la perforación previa de túneles, patrones sistemáticos de bulonado en roca, inyección de lechada en paraguas de tuberías y otras aplicaciones de sostenimiento del terreno en ingeniería civil en las que la precisión de la perforación y la fiabilidad estructural son requisitos innegociables.
Cómo elegir la alargadera adecuada
Para una visión general de todos los tipos de alargaderas y criterios de selección, consulte nuestra guía: ¿Qué es una alargadera? Tipos, materiales y guía de selección.
1. Adapta la varilla a la dureza de tu roca
En los tipos de roca extremadamente duros o abrasivos -granito, cuarcita, basalto, taconita- es esencial la elevada resistencia a la fatiga y la dureza superficial de carburación profunda del acero ZK22CrNi3Mo (23CrNiMo). Los aceros de calidad inferior sufrirán un desgaste superficial acelerado y agrietamiento por fatiga bajo las cargas de impacto de alta frecuencia generadas por los modernos equipos de martillo en cabeza, lo que se traduce en una vida útil de la barra significativamente más corta y un mayor coste por metro.
2. Seleccione el perfil en función de la profundidad del orificio
Para perforaciones de más de 10-12 metros de profundidad, las barras redondas ofrecen una rigidez a la flexión y una rectitud de perforación significativamente mejores que las barras hexagonales de peso similar. La varilla redonda T51 de 52 mm es la elección adecuada para aplicaciones de perforación de producción de barrenos largos en las que las profundidades de 15-40+ metros son habituales.
3. Confirmar la compatibilidad de las clases de hilo y percusión
Antes de realizar el pedido, compruebe que el adaptador de vástago de su equipo de perforación con martillo en cabeza está homologado para manguitos de acoplamiento de rosca T51, y que la potencia de percusión del equipo se ajusta adecuadamente a un diámetro de varilla de 52 mm. El uso de varillas de tamaño inferior con equipos sobredimensionados genera tensiones de flexión excesivas en las conexiones roscadas y es una de las principales causas de fallo prematuro por fatiga.
4. Considere su medio de descarga
Para operaciones de lavado en húmedo, confirme que el diámetro del orificio de lavado interno es adecuado para el caudal de su bomba a la profundidad de trabajo requerida. Para el lavado en seco (con aire comprimido), asegúrese de que existe un sistema de recogida de polvo; esto no afecta a la selección de la varilla, pero influye significativamente en la vida útil tanto de la broca como de la superficie del canal interno de la varilla.
Consejos de mantenimiento para prolongar la vida útil
Lubricación de roscas antes de cada acoplamiento
Aplique una grasa para roscas de alta calidad o un compuesto antiagarrotamiento a todas las caras de la rosca T51 antes del acoplamiento. De este modo se evita el gripado de las superficies roscadas bajo los efectos combinados del par de apriete, la percusión y el calor generados durante la perforación. Una lubricación adecuada también facilita considerablemente el desacoplamiento al final de la perforación, reduciendo el riesgo de daños en la rosca durante la recuperación de la varilla.
Inspección visual periódica antes de cada turno
Antes de desplegar cualquier varilla en el fondo del pozo, realice una inspección visual de toda la superficie de la varilla y de ambos perfiles de rosca. Busque específicamente grietas longitudinales en la superficie, picaduras de corrosión y deformación o astillado de la rosca. Retire inmediatamente cualquier varilla que muestre un desgaste o agrietamiento significativo: un fallo de la varilla en el fondo del pozo que requiera operaciones de pesca es mucho más costoso que la sustitución temprana de un consumible desgastado.
Verificación de la rectitud
Haga rodar cada varilla sobre una superficie plana y nivelada antes de usarla para comprobar que no esté doblada o arqueada. Incluso una ligera curvatura genera vibraciones laterales durante la perforación, acelerando el desgaste de los manguitos de acoplamiento, el adaptador del vástago y los cojinetes de rotación y avance del equipo de perforación. Las varillas dobladas deben retirarse del servicio sin excepción.
Protocolo de almacenamiento adecuado
Almacene las varillas horizontalmente en estanterías específicas o soportes de madera en un entorno cubierto y seco, nunca en contacto directo con el suelo desnudo o agua estancada. Mantenga todos los extremos de la rosca tapados o envueltos con cubiertas protectoras cuando las varillas no estén en uso, para evitar la corrosión y los daños mecánicos en el perfil de la rosca durante el almacenamiento y el transporte.
Marca personalizada y asistencia OEM
| Opción de marca | Detalle |
|---|---|
| Tamaño máximo del logotipo | 100 mm × 100 mm |
| Métodos disponibles | Grabado láser / Estampación en acero |
| Opciones de contenido | Logotipo de la empresa, especificaciones del producto, número de lote, texto personalizado |
| MOQ para pedidos de marca | Disponible previa solicitud |
Producción conexa
Retractor de roscas RockHound T51 Botones están diseñadas para ofrecer velocidades de penetración máximas y una vida útil excepcional en las condiciones de roca más exigentes. Con un diseño especializado de faldón retráctil, estas barrenas están optimizadas específicamente para formaciones fracturadas o sueltas en las que la recuperación de la sarta de perforación puede resultar complicada.
PREGUNTAS FRECUENTES
La barra redonda de extensión T51 se utiliza principalmente para la perforación de producción de barrenos largos en minería subterránea, incluidos el rebaje de niveles, la perforación anular y la perforación en abanico, así como la perforación de bancos en canteras y minas a cielo abierto. Es un componente de la sarta de perforación con martillo en cabeza T51 (2 pulgadas), que conecta el adaptador del vástago a la broca mediante manguitos de acoplamiento T51 para transmitir la energía de percusión y el par de torsión a la pared rocosa.
ZK22CrNi3Mo (23CrNiMo) es un acero aleado formulado específicamente para aplicaciones de herramientas de perforación de rocas. Ofrece un equilibrio óptimo de dureza superficial (después de la carburación), tenacidad del núcleo y resistencia a la fatiga, las tres propiedades más críticas de los materiales para un componente sometido a cargas continuas de percusión de alta frecuencia en roca dura. En comparación con los aceros de aleación inferior, el 23CrNiMo ofrece una vida útil significativamente más larga, especialmente en formaciones geológicas duras y abrasivas. Para una comparación técnica detallada, consulte nuestro artículo sobre 23CrNiMo vs Sanbar64.
La carburación es un proceso de cementación en caja que difunde carbono en la superficie del acero a temperatura elevada, creando una capa exterior dura y dejando el núcleo duro y flexible. El ciclo de tratamiento estándar de las barras de perforación suele ser de 8 a 12 horas. RockHound utiliza un Proceso de carburación profunda de 20 horas, que produce una mayor profundidad de la caja endurecida. Esta mayor profundidad de la caja proporciona una mayor resistencia a la fatiga superficial, al desgaste y al desconchamiento bajo las cargas de impacto repetitivas de la perforación con martillo en cabeza, lo que se traduce directamente en una mayor vida útil de la barra.
La principal diferencia es la geometría de la sección transversal. Una sección redonda (circular) proporciona un segundo momento de área mayor para un diámetro y una masa de acero dados, lo que la hace más rígida a la flexión. Esto significa que una varilla redonda resiste mejor la flexión lateral que una hexagonal de peso similar. En la práctica, las barras redondas son preferibles para perforaciones más profundas (normalmente de más de 10 m), donde la desviación de la perforación se convierte en un problema más importante. Las barras hexagonales se utilizan generalmente para perforaciones menos profundas y de extensión, donde la rigidez añadida de un perfil redondo es menos crítica. Para una comparación completa, consulte nuestra Tipos de alargaderas y guía de selección.
La alargadera T51 de 52 mm se adapta a diámetros de broca comprendidos entre 64 y 89 mm, en función del tipo de broca seleccionado (broca de botón, broca balística o broca retráctil). No es adecuada para diámetros de agujero más pequeños que entran dentro del ámbito de los sistemas T38 o T45.
El fallo prematuro de la rosca suele deberse a tres factores: una lubricación inadecuada, una alineación incorrecta durante el acoplamiento y el uso de barras con un equipo de perforación cuya clase de percusión es inadecuada (demasiado potente) para el diámetro de la barra. Para evitarlo: aplique siempre grasa para roscas antes de acoplar; asegúrese de que el manguito de acoplamiento está correctamente alineado antes de aplicar el par de rotación; y confirme que la clase de energía de percusión de su equipo es adecuada para barras T51 de 52 mm. Para más información, consulte nuestra guía sobre procesamiento de roscas de barras de perforación de rocas.
El código de producto de la alargadera redonda RockHound T51 (T51-Round 52-T51, 1830 mm, 25,3 kg) es 280-5218-7878. Para solicitar un presupuesto o hablar de precios por volumen, plazos de entrega y especificaciones personalizadas, póngase en contacto con nosotros en rockhound@gimarpol.com.
Sí. La rosca T51 es un perfil industrial estandarizado, y las barras redondas de extensión RockHound T51 son totalmente compatibles con los adaptadores de vástago T51, los manguitos de acoplamiento y las brocas de otros fabricantes de renombre. Sin embargo, para garantizar un rendimiento constante y evitar el desgaste prematuro de los componentes de tolerancias mixtas, recomendamos adquirir las barras de perforación completas de un único proveedor siempre que sea posible.
