Descripción de las puntas de botón de rosca T51
Retractor de roscas RockHound T51 Botones están diseñadas para ofrecer velocidades de penetración máximas y una vida útil excepcional en las condiciones de roca más exigentes. Con un diseño especializado de faldón retráctil, estas barrenas están optimizadas específicamente para formaciones fracturadas o sueltas en las que la recuperación de la sarta de perforación puede resultar complicada.
Fabricadas con carburo de tungsteno de grado 45CrNiMoV de primera calidad y acero aleado de alta resistencia, nuestras brocas T51 garantizan una resistencia al desgaste y una rectitud del agujero superiores. Tanto si se dedica a la minería a cielo abierto como a la excavación de túneles subterráneos, estas brocas ofrecen la fiabilidad necesaria para minimizar el tiempo de inactividad y reducir el coste por metro perforado.
Características
- Diseño superior del faldón Retrac: El cuerpo cónico “retrac” permite recuperar más fácilmente el varillaje de perforación, lo que reduce significativamente el riesgo de que las herramientas se atasquen en rocas rotas o terrenos espeleológicos.
- Insertos de carburo de tungsteno de primera calidad: Equipado con botones balísticos o esféricos de alta calidad que ofrecen una gran tenacidad al impacto y una excelente resistencia a la abrasión.
- Canales de descarga mejorados: Los orificios de agua/aire optimizados garantizan una eliminación eficaz de los recortes, evitando el reafilado y refrigerando eficazmente la cabeza de la broca.
- Cuerpo de acero de alta resistencia: El cuerpo de aleación de acero con tratamiento térmico proporciona la máxima resistencia a la fatiga para soportar los impactos de alta frecuencia de los modernos martillos perforadores hidráulicos.
- Conexión de rosca T51 precisa: Totalmente compatible con las barras de perforación y los aceros de extensión T51 estándar, lo que garantiza una transferencia de energía ajustada y un desacoplamiento sencillo.

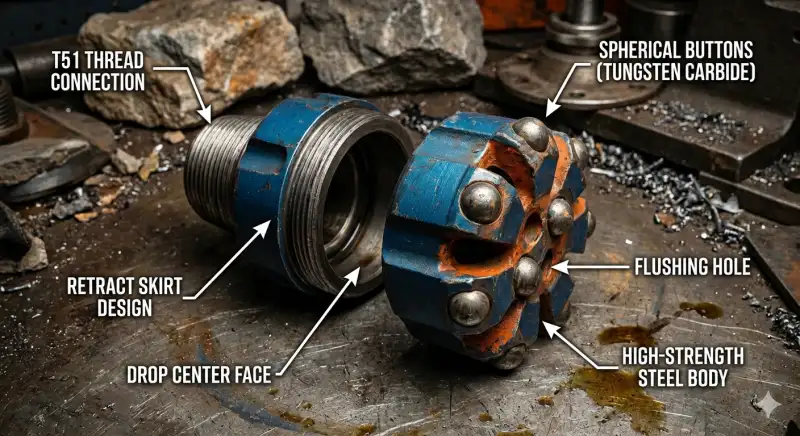

Diagrama de estructura de la broca de botón T51 Thread Retrac
1. Conexión roscada T51
Es la interfaz que conecta la broca y la varilla de perforación. T51 es una especificación de rosca estándar de alta resistencia, habitual en las perforadoras hidráulicas de alta potencia.
Función: Garantiza una transmisión eficaz de la energía de impacto de alta frecuencia a la cara de la broca, al tiempo que proporciona una buena resistencia a la fatiga y facilita un desacoplamiento rápido una vez finalizada la perforación.
2. Diseño del faldón Retrac
El cuerpo de la broca presenta un marcado diseño de ranura cónica invertida o longitudinal.
Función: El diseño del núcleo evita que la broca se atasque. Al perforar en formaciones rocosas fracturadas, los restos de roca pueden caer fácilmente y atascar la broca. La falda de retracción tiene un efecto de “corte hacia atrás” cuando se retira la sarta de perforación, eliminando los restos caídos detrás de ella y garantizando una retracción suave de la sarta de perforación, lo que reduce en gran medida el riesgo de pérdida de la broca.
3. Botones esféricos (carburo de tungsteno)
La parte redondeada, incrustada en la parte superior de la broca, es de carburo de tungsteno.
Función: El componente central para romper roca. Los dientes semiesféricos son extremadamente fuertes y duraderos, con una gran resistencia al impacto. Pulverizan la roca mediante impactos de alta frecuencia, lo que los convierte en el tipo de diente preferido para manipular roca extremadamente dura, y se desgastan más lentamente que los dientes puntiagudos.
4. Cara del centro de caída
El plano central de la broca es cóncavo hacia dentro.
Función: Excelente guiado. Esta estructura estabiliza la broca durante la perforación, de forma similar a una broca central, evitando la desviación del barreno en rocas duras o articuladas y garantizando la rectitud del barreno.
5. Agujero de lavado
Orificio pasante circular situado en la cara del extremo de la broca.
Función: Durante la perforación, se expulsa agua o aire comprimido del agujero, soplando los recortes generados por la rotura desde el fondo del agujero hasta la superficie. También sirve para refrigerar la broca, evitando que los dientes de aleación se sobrecalienten y se rompan o se caigan.
6. Cuerpo de acero de alta resistencia
El cuerpo de la broca, normalmente de acero aleado sometido a un tratamiento térmico especial.
Función: Es el soporte de todos los componentes. El acero de alta calidad debe poseer una resistencia a la fatiga extremadamente alta para soportar miles de impactos de alta energía por minuto de la perforadora de roca sin fracturarse ni deformarse.
Especifiación
| Broca de rosca, Botón | D (Diámetro) | Botones (nº × tamaño mm) | Ángulo del botón del manómetro | Hilo | Código del producto | Peso (kg) | ||
|---|---|---|---|---|---|---|---|---|
| mm | pulgada | Indicador | Centro | |||||
| Botón (Estándar) |
89 | 3 1/2 | 9 × 11 | 6 × 10 | 35° | T51 | 173-8915-7805 | 4.0 |
| Botón | 102 | 4 | 9 × 12 | 6 × 12 | 35° | T51 | 173-0215-7805 | 4.8 |
| Botón | 115 | 4 1/2 | 9 × 13 | 6 × 12 | 35° | T51 | 173-1515-7805 | 5.8 |
| Botón | 127 | 5 | 9 × 14 | 6 × 13 | 35° | T51 | 173-2715-7805 | 8.0 |
| Botón / Drop Center | 89 | 3 1/2 | 8 × 12 | 6 × 11 | 35° | T51 | 175-8914-7805 | 4.8 |
| Botón / Plano / Retrac | 89 | 3 1/2 | 9 × 11 | 6 × 10 | 35° | T51 | 174-8915-7805 | 4.9 |
| Botón / Plano / Retrac | 102 | 4 | 9 × 12 | 6 × 12 | 35° | T51 | 174-0215-7805 | 7.1 |
| Botón / Drop Center / Retrac | 89 | 3 1/2 | 8 × 12 | 6 × 11 | 35° | T51 | 176-8914-7805 | 4.7 |
| Botón / Drop Center / Retrac | 89 | 3 1/2 | 8 × 12 | 7 × 11 | 40° | T51 | 176-8915-7864 | 4.7 |
| Botón / Drop Center / Retrac | 102 | 4 | 8 × 12 | 7 × 12 | 40° | T51 | 176-0215-7864 | 5.3 |
RockHound T51 retrac bits característica faldas resistentes y espacio libre estándar/grande diseños que garantizan un lavado óptimo y una fácil recuperación en formaciones rocosas pegajosas o fracturadas.
Comparación de formas de botones
Aplicaciones
En T51 Retrac Botón Bit es una herramienta versátil diseñada para trabajos pesados de perforación con martillo en cabeza en diversas industrias:
- Perforación en banco: Ideal para la perforación de producción en formaciones rocosas de dureza media a alta en canteras y minas a cielo abierto.
- Perforación de barrenos largos: Garantiza la rectitud de los barrenos y la transferencia eficaz de energía para la minería subterránea de barrenos profundos.
- Túnel y deriva: Proporciona la durabilidad necesaria para la perforación frontal y el atornillado en proyectos de ingeniería civil.
- Construcción: Se utiliza para trabajos de cimentación, anclaje y preparación del terreno cuando existen condiciones geológicas complejas.
Productos relacionados
- Adaptador de mango T51 (Compatible con Atlas Copco, Sandvik, Furukawa)
- Manguitos de acoplamiento T51 (Disponible en tope medio y reducción)
PREGUNTAS FRECUENTES
Esférica (redonda): Uso para roca extremadamente dura (por ejemplo, cuarcita, granito). Ofrecen la mayor duración y resistencia a la fractura.
Balístico (Puntiagudo): Uso para roca blanda a semidura. Proporcionan un índice de penetración (ROP) significativamente mayor, pero se desgastan más rápido en terrenos abrasivos.
Esto suele deberse a sobrecalentamiento o presión de alimentación excesiva. Asegúrese de que el lavado (agua o aire) se realiza a la presión correcta para eliminar los recortes al instante. Además, evite "atascar" el orificio con la máxima potencia de impacto; empiece con ajustes más bajos hasta que la broca esté completamente encajada en la roca.
No espere a que los botones queden completamente planos. Recomendamos reafilar cuando:
El índice de penetración desciende 15-20%.
El plano "antidesgaste" del botón alcanza 1/3 del diámetro del botón. El afilado regular prolonga la vida útil total de la broca y protege el equipo de perforación de vibraciones excesivas.
Sí. Las brocas RockHound T51 se fabrican conforme a las normas mundiales del sector. Son totalmente compatibles con Atlas Copco (Epiroc), Sandvik, Furukawa, Montabert, y otros grandes martillos hidráulicos que utilizan alargaderas T51.
Utilizamos Insertos de carburo de tungsteno de primera calidad de proveedores líderes del sector y acero aleado de alta resistencia a la fatiga para el cuerpo de la broca. Cada broca se somete a un tratamiento térmico especializado para garantizar el equilibrio perfecto entre dureza y tenacidad.
